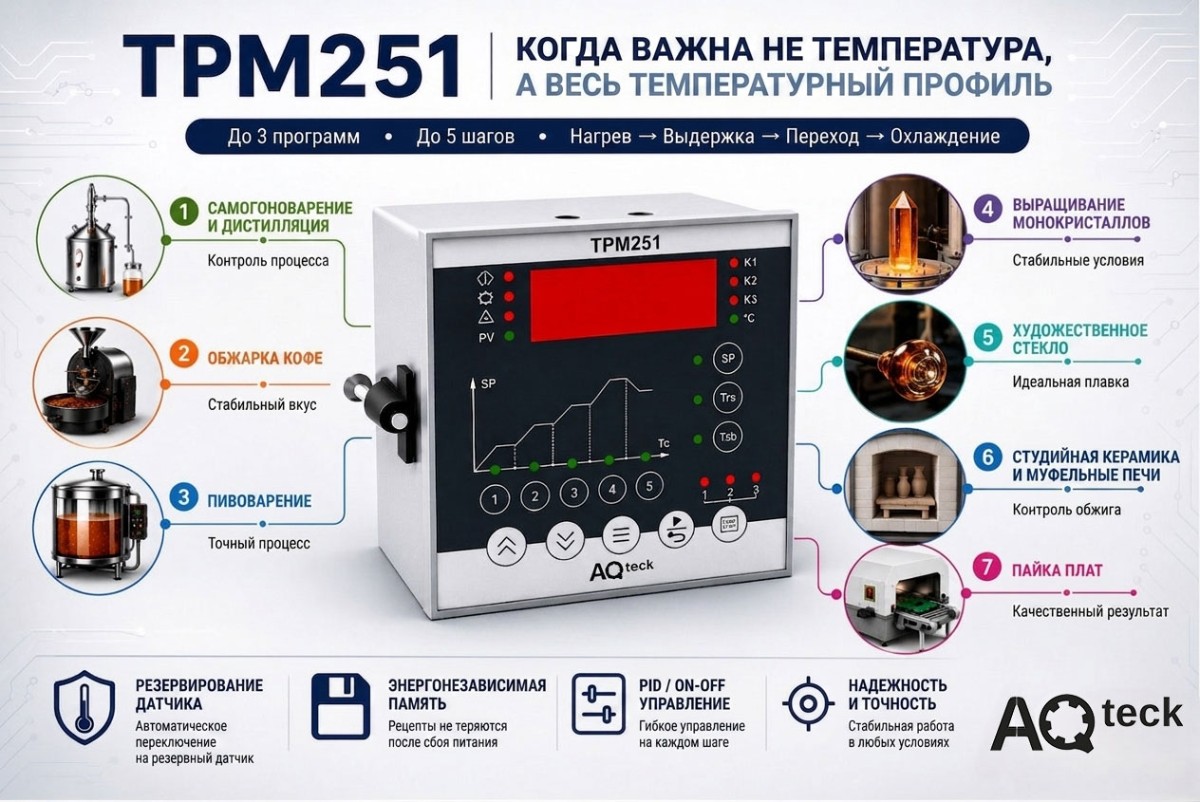

ТРМ251 за пределами завода: 7 неожиданных способов применения программы технолога



Главная «суперсила» ТРМ251 - программа технолога: до 3 программ по 5 этапов, где для каждого этапа задается своя температура, скорость нагрева и время выдержки. Это превращает прибор не просто в «термостат», а в исполнителя рецепта во времени. Именно поэтому он встречается далеко за пределами заводских печей.

Когда говорят о программном ПИД-регуляторе, обычно представляют себе камерную печь, термопечь или линию полимеризации. Но как только задача сводится к формуле «нагреть с нужной скоростью → выдержать → перейти на новый уровень → охладить», ТРМ251 оказывается кстати в самых неожиданных местах - от кухни винокура до молекулярной биологии. Ниже - семь таких сценариев.



Как устроена «программа технолога»

Прежде чем перейти к примерам - кратко о механике, которая делает всё это возможным:

• До 3 программ по 5 шагов. Каждый шаг - пара «заданное значение + время» и тип перехода.
• Два типа шагов: выход на заданное значение с заданной скоростью (°C/мин или °C/ч) и выдержка (удержание заданного значения в течение определённого времени).
• ПИД- или двухпозиционное (ON/OFF) регулирование на каждом шаге; для плавных процессов обычно используется ПИД с автонастройкой (АНР).
• Резервирование датчика - два входа: при обрыве основного датчика прибор переключается на резервный, предотвращая брак партии.
• LBA (контроль обрыва цепи) - если температура не повышается при включенном нагреве, прибор сообщит об аварийной ситуации (перегорел ТЭН, отвалился датчик).
• Энергонезависимая память - рецепт не теряется после сбоя питания.



Давайте рассмотрим, в каких случаях этот набор возможностей оказывается неожиданно кстати.



1. Самогоноварение и дистилляция

Пожалуй, «самое народное» применение прибора - настолько, что для него сняты отдельные видеоинструкции по программированию ТРМ251. В дистилляции важна не одна температура, а вся последовательность: разгон куба, выход колонны на режим «работы на себя», аккуратный отбор фракций и их своевременное отсечение.

Температура пара меняется в ходе процесса, и каждой фракции соответствует свой диапазон:

• Разгон куба - нагрев на максимальной мощности до закипания (около 78 °C в парах спиртового раствора).
• Стабилизация - колонна 10 - 20 минут «работает на себя», флегма прогревает насадку.
• «Головы»  - отбор на малой мощности, пар ~78,1 - 78,5 °C: это вредные примеси (ацетон, метанол, эфиры).
• «Тело»  - основная питьевая фракция при стабильной температуре 78,5 - 82 °C.
• «Хвосты» - после 82 - 85 °C в парах появляются сивушные масла, товарный отбор прекращают.

Программа технолога задает эти этапы в виде шагов с различными настройками и мощностью, поддерживая уровень с помощью ПИД-регулирования и не «перегружая» колонну. Датчик устанавливают на верхнюю часть колонны, в зону отбора пара; при выходе температуры за порог прибор подает сигнал на смену режима или останавливает нагрев.

Профиль: разгон → стабилизация → «голова» → «тело» → завершение по «хвостам».



2. Обжарка кофе

Вкус кофе формирует профиль обжарки - кривая «температура-время», которую обжарщик выстраивает по этапам:

• сушка - до ~130 °C;
• реакция Майяра - от ~130 °C (формирование аромата и цвета);
• карамелизация - от ~170 °C;
• развитие - от первого «крека» до конца обжарки.

Важна не только конечная температура, но и скорость роста температуры (RoR): она должна плавно снижаться, без провалов и скачков, иначе появляются дефекты - запекание, «выпечка», недоразвитие.

Это классический многоступенчатый режим с контролем скоростей нагрева - именно то, для чего нужна программа технолога.



3. Пивоварение: затирание солода с паузами

Затор проводят не при одной температуре, а с температурными паузами, на каждой из которых активны свои ферменты:

Пауза	Температура	Выдержка
Кислотная	35 - 45 °C	15 - 70 мин
Белковая	44 - 59 °C	10 - 15 мин
Мальтоза (осахаривание)	62 - 68 °C	30 - 90 мин



Это буквально готовая «программа технолога»: каждый этап - пауза с указанием температуры и времени выдержки, а между ними - контролируемый нагрев со своей скоростью.

Заключительный этап - мэш-аут (76 - 78 °C) - останавливает работу ферментов и снижает вязкость сусла.



4. Выращивание монокристаллов

Метод Бриджмена-Стокбаргера и направленная кристаллизация требуют медленного, точно регулируемого изменения температуры:

• сушка и дегазация сырья;
• плавление - выше температуры плавления (700 – 1100 °C и выше);
• кристаллизация - 0,5 - 5 °C/час;
• отжиг - выдержка ниже температуры плавления;
• контролируемое охлаждение.

Любой скачок приводит к дефектам - поэтому ценится гладкость и повторяемость профиля.



5. Художественное стекло: фьюзинг и моллирование

Спекание цветного стекла - это полностью температурный график:

• нагрев до 650 - 920 °C;
• выдержка для выравнивания поверхности;
• быстрое охлаждение до зоны отжига;
• отжиг ~580 °C;
• медленное охлаждение (50 - 80 °C/час).

Нарушишь кривую - стекло треснет, помутнеет или «закипит» пузырьками.



6. Студийная керамика и муфельные печи

Гончары и ювелиры устанавливают программаторы на муфельные печи для обжига глины и плавки металла.

Типичный цикл:

• досушка - 100 - 120 °C;
• выгорание органики - 200 - 600 °C;
• «кварцевый скачок» - ~573 °C, проходить медленно;
• утилизационный обжиг - 900 - 1000 °C;
• глазурный - 1050 - 1280 °C;
• контролируемое охлаждение.

Одна программа из 5 этапов идеально закрывает цикл.



7. Пайка плат по термопрофилю

В мелкосерийной электронике пайка оплавлением осуществляется в соответствии со строгим профилем reflow:

• preheat - плавный нагрев (не быстрее ~2 °C/с);
• soak - выдержка;
• reflow - 235–250 °C для SAC305;
• cooling - 2–4 °C/с.

Профиль во времени с точными рампами и выдержками - основа качественной пайки.



Что объединяет все эти сферы

Везде важна не сама температура, а траектория во времени: разгон → выдержка → переход → охлаждение. Будь то вкус кофе, крепость дистиллята или прозрачность кристалла - результат определяет путь, а не одна точка.

Именно поэтому одноканальный программный регулятор типа ТРМ251 «всплывает» там, где его не ждут.



Когда стоит присмотреться к программному регулятору

• результат зависит от скорости нагрева/охлаждения;
• есть несколько этапов с разными температурами и выдержками;
• требуются повторяемые партии;
• важны паузы на промежуточных уровнях;
• требуется контролируемое охлаждение.



Если хотя бы пара пунктов относится к вам - задача просится в программу технолога, в какой бы экзотической сфере вы ни работали.
