ОДП18. Бесконтактные оптические датчики

Бесконтактные оптические датчики серии ОДП18 применяются для контроля наличия и положения объектов в пространстве, определения присутствия посторонних объектов в системах безопасности промышленного оборудования и зонах с контролируемым доступом, подсчета единиц изделий на производственных линиях, контроля технологических меток в производственных процессах.

Оптический датчик ОДП18 – оптоэлектронное устройство, которое состоит из излучателя и приемника светового луча, схемы питания, схемы обработки принятого сигнала цепи, которая управляет состоянием выходного устройства в соответствии с алгоритмом работы датчика.

Датчики серии ОДП18 изготовлены в латунном цилиндрическом корпусе с никелированным покрытием.

Бесконтактные оптические датчики (выключатели) состоят из излучателя и приемника. Излучатель посылает световой луч в приемник. Приемник реагирует на получение светового луча от излучателя и формирует выходной сигнал.

Датчики подразделяются на три типа: барьерные, диффузные и рефлекторные.

• Датчики барьерного типа состоят из отдельного излучателя и приемника, установленных на одной оси. Датчик срабатывает на прерывании луча контролируемых предметом.

• Датчики диффузного типа состоят из излучателя и приемника, установленных в одном корпусе. Луч излучателя диффузно отражается от контролируемого объекта и попадает в приемник. Датчик срабатывает при наличии контролируемого предмета в зоне действия датчика.

• Датчики рефлекторного типа, как и диффузные, состоят из излучателя и приемника, установленных в одном корпусе. Отличие их от датчиков диффузного отражения заключается в том, что луч излучателя отражается от специального рефлектора и направленно попадает в приемник. Как следствие, датчики этого типа обладают более высокими значениями расстояний срабатывания.

Преимущества фотоэлектрических бесконтактных датчиков ОДП18:

• Высокая надежность и длительный срок эксплуатации без ухудшения рабочих характеристик.
• Низкая потребляемая мощность.
• Светодиодная индикация состояния датчика.
• Малое время реакции.
• Возможность регулировки чувствительности.
• Отсутствие непосредственного контакта с контролируемым объектом.
• Доступная цена и короткие сроки поставки.
• Сертифицированная продукция

Области использования датчиков серии ОДП18

• Машиностроение.
• Производственные и фасовочные линии.
• Системы световых барьеров безопасности.

Таблица выбора

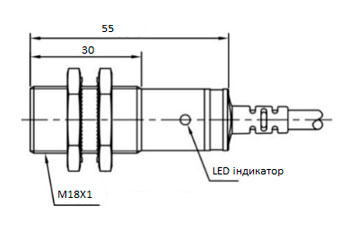

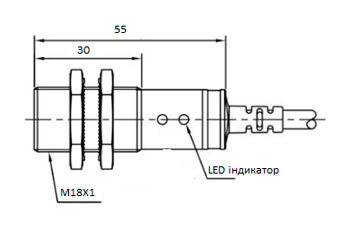

Тип датчика	Габаритный чертеж	Напряжение питания	Схема подключения	Коммутационная функция	Номинальное расстояние срабатывания	Модификация
Диффузный		10…30 VDC	NPN четырехпроводная	NO+NC	400 мм (регулируемый)	ОДП18-ДІ0040.N4.24.К
			PNP четырехпроводная			ОДП18-ДІ0040.Р4.24.К
Рефлекторний			NPN четырехпроводная		3 м	ОДП18-РІ0300.N4.24.К
			PNP четырехпроводная			ОДП18-РІ0300.Р4.24.К
Барьерный	Излучатель Приемник		NPN четырехпроводная		20 м	ОДП18-ТІ2000.N4.24.К
			PNP четырехпроводная			ОДП18-ТІ2000.Р4.24.К
