ТРМ136. Измеритель-регулятор универсальный шестиканальный

Доступность: Стандартная модификация

От 8 226.00 грн (зависит от модификации)

Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей промышленности, в производстве строительных материалов и в других областях.

ТРМ 136 предназначен для измерения и регулирования температуры, давления и др. физических величин. Он может управлять до 6 исполнительными механизмами, вести регистрацию измерений на ЭВМ.

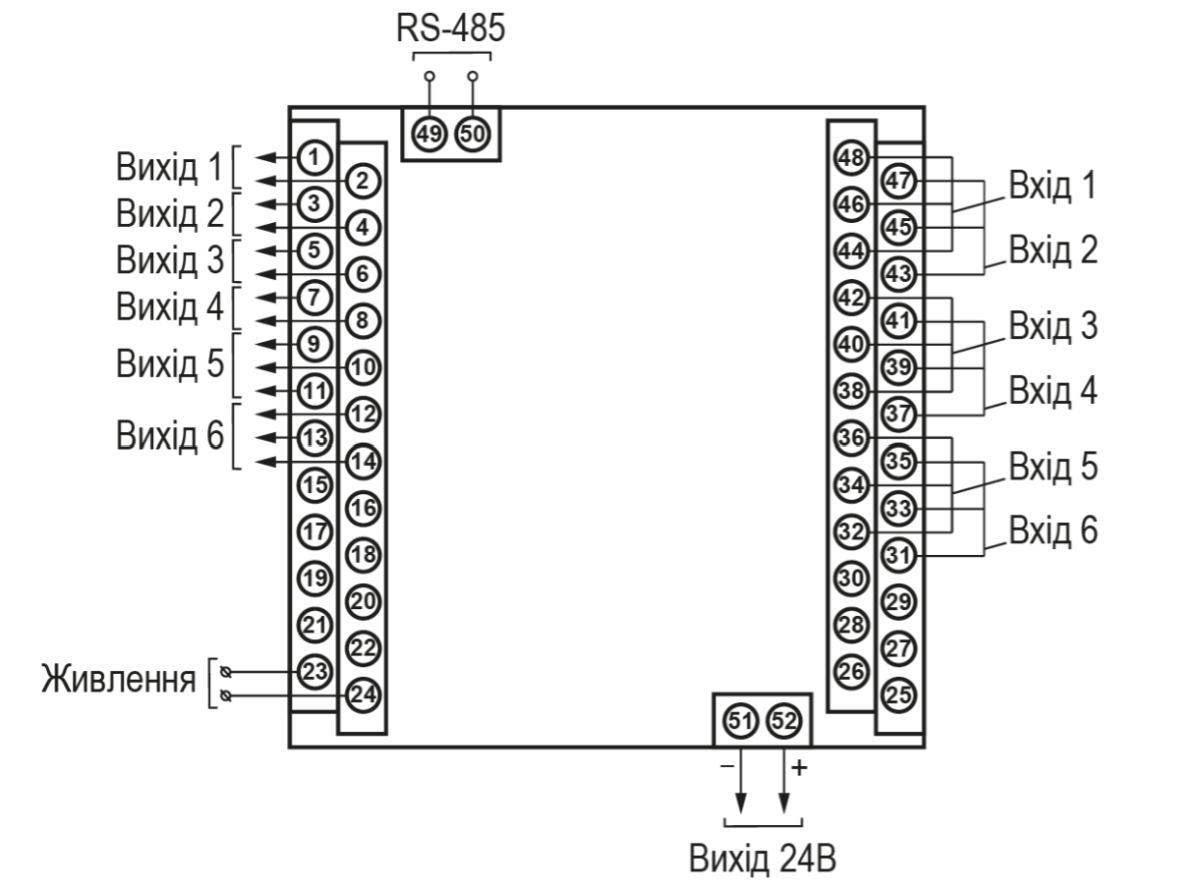

Назначение контактов клеммной колодки ТРМ136

Назначение контактов клеммной колодки

Схемы подключения первичных преобразователей

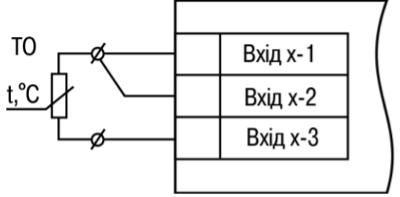

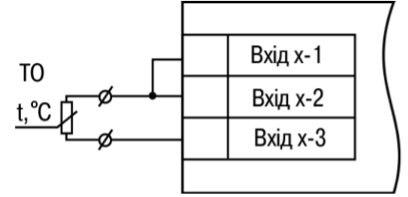

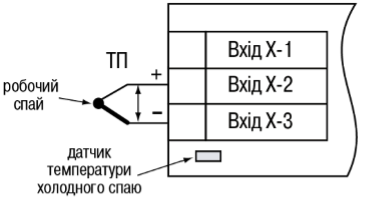

Трехпроводная схема подключения ТС	Двухпроводная схема подключения ТС	Схема подключения термопары

Подключение аналоговых датчиков

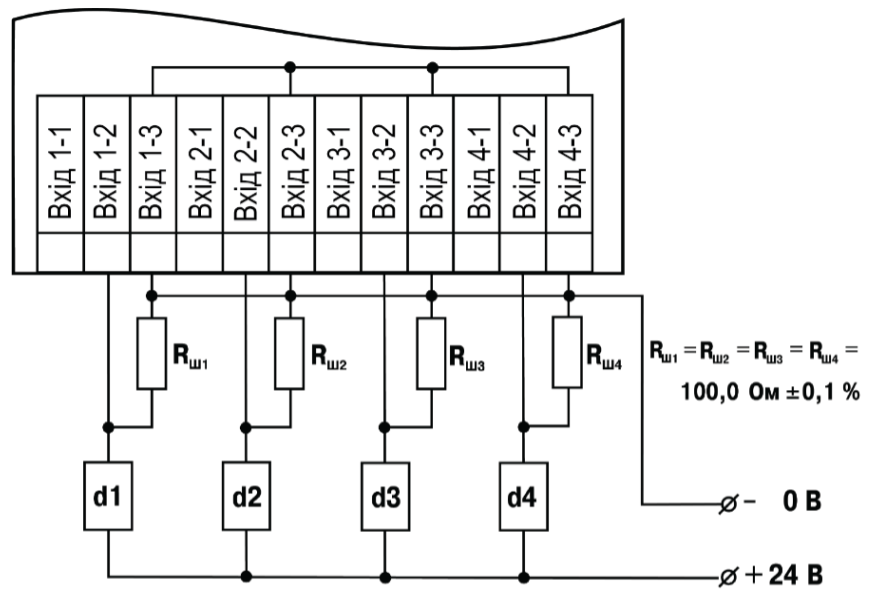

Пример подключения активных датчиков с выходным токовым сигналом 4..20 мА

Пример подключения активных датчиков с выходным токовым сигналом 4..20 мА

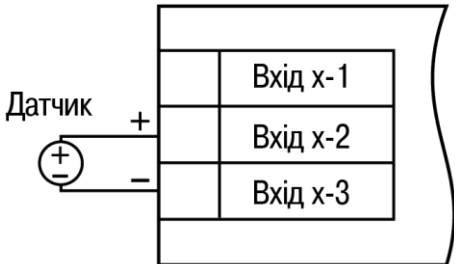

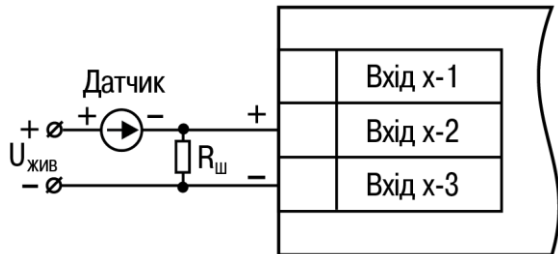

Схема подключения активного датчика с выходным напряжением 0..+50 мВ или 0..1 В	Схема подключения пассивного датчика с токовым выходом 0..5 мА или 0(4)..20 мА

Подключение нагрузки к ВУ

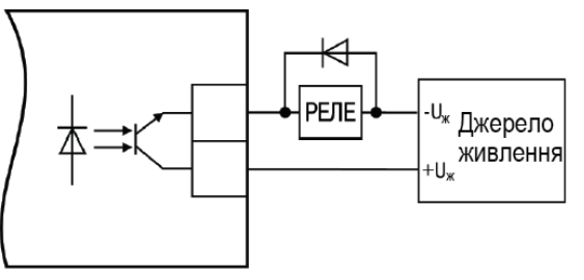

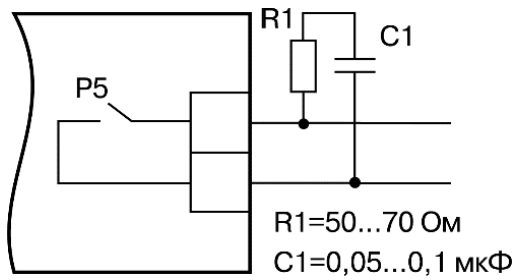

Схема подключения нагрузки к ВУ типа Р	Схема подключения нагрузки к ВУ типа К

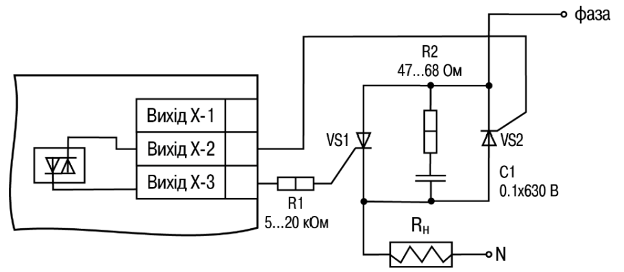

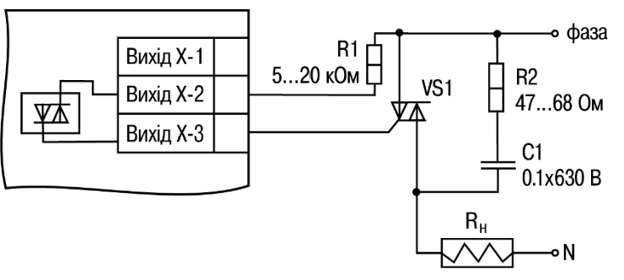

Схема подключения силового симистора к ВУ типа С	Схема встречно-параллельного подключения двух тиристоров к ВУ типа С

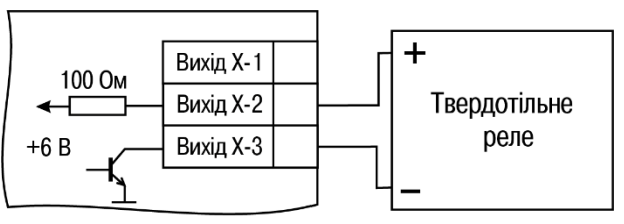

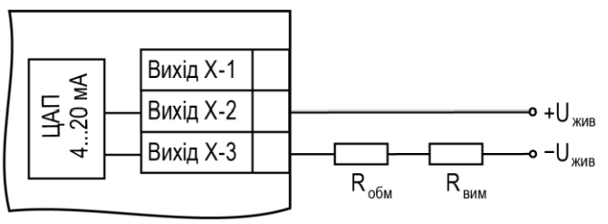

Схема подключения нагрузки к ВУ типа Т	Схема подключения нагрузки к ВУ типа І

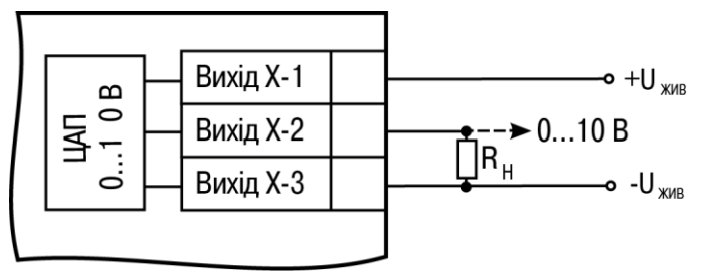

Схема подключения нагрузки к ВУ типа У
