Стабильность и надежность: обновленная линейка устройств контроля уровня от АКУТЕК

Устройства для контроля уровня жидкости от компании АКУТЕК — это надежное решение для стабильной работы вашего производства. В этой статье мы расскажем, почему именно эти устройства помогают эффективно управлять ресурсами и что делает их незаменимыми в промышленных условиях.

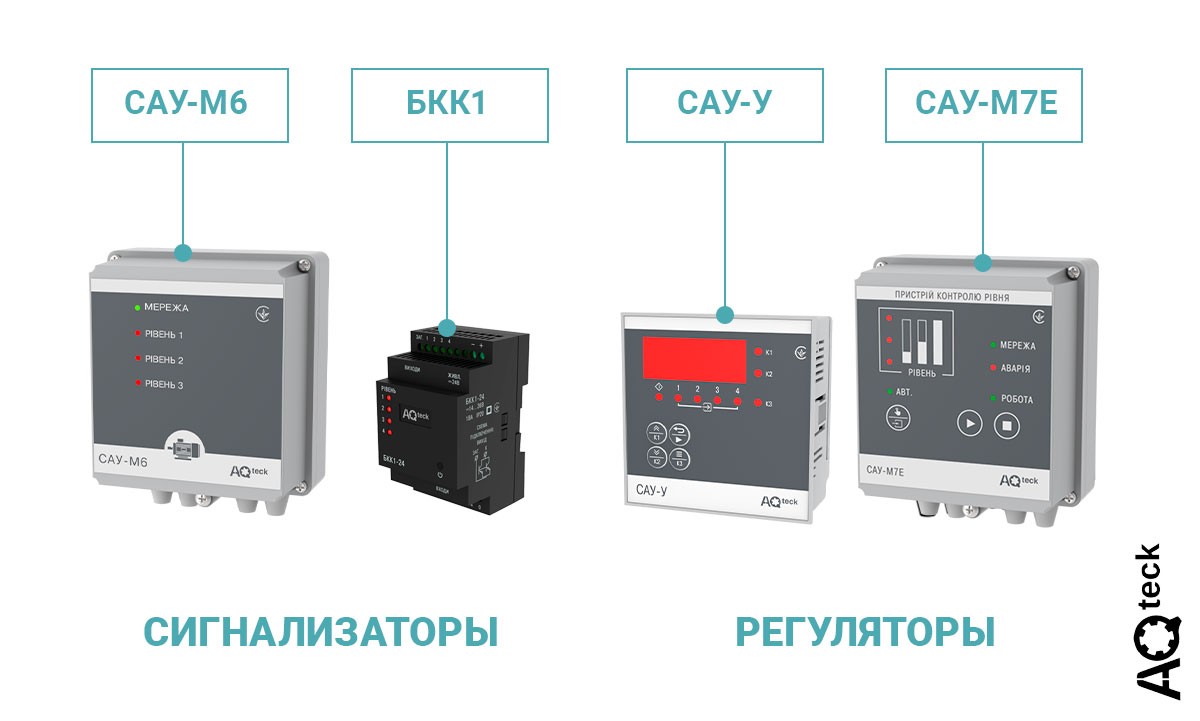

Сегодня в ассортимент входят CАУ-М6, САУ-М7Е, САУ-У и БКК1. Основное их назначение - сигнализация, мониторинг и поддержание установленного уровня жидкости или сыпучих материалов в различных типах резервуаров и емкостей.

По своему функционалу и назначению эти приборы можно разделить на две категории: сигнализаторы и регуляторы.

Сигнализаторы уровня АКУТЕК

Сигнализаторы являются более простыми приборами и используются для сигнализации и контроля уровня жидкости.

У АКУТЕК есть две модификации сигнализаторов уровня:

• САУ-М6 - с 3 каналами и настенным креплением;
• БКК1 - с 4 каналами и креплением на DIN-рейку.

Сигнализаторы уровня САУ-М6 и БКК1 эффективно используются для контроля заполнения резервуаров, предотвращая как переполнение, так и критическое снижение уровня жидкости, что способствует повышению безопасности и оптимизации технологических процессов.

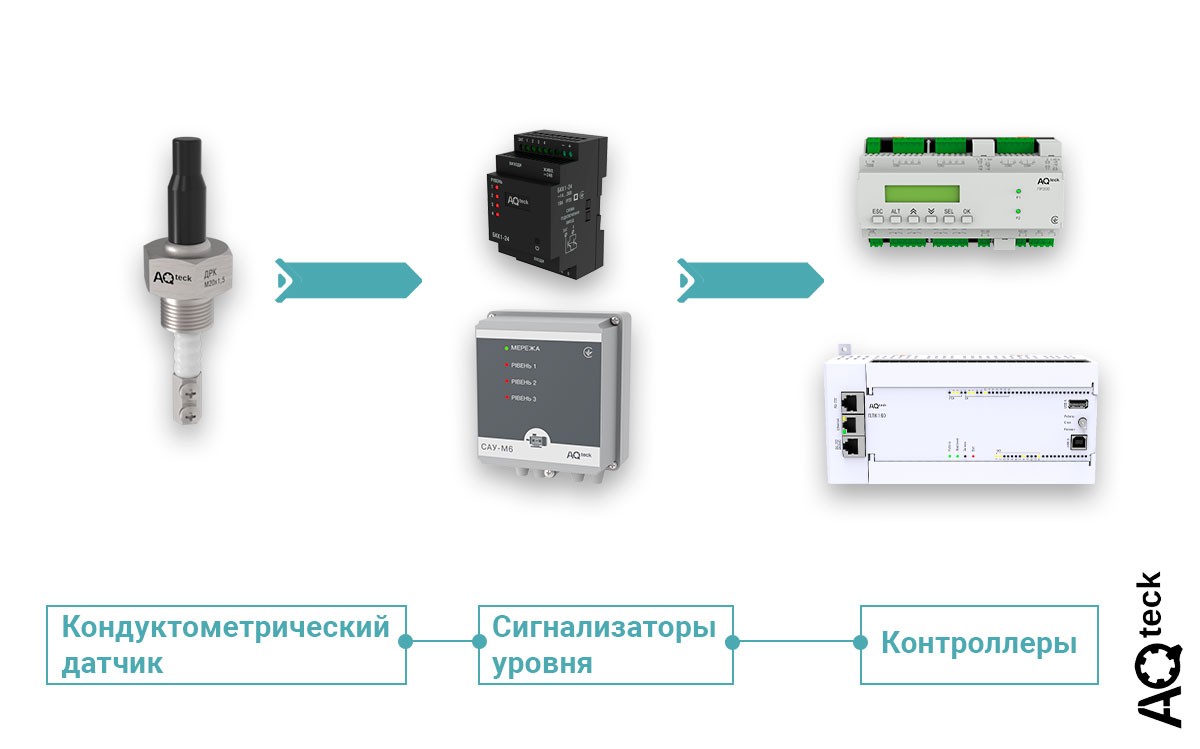

Часто эти устройства выполняют роль промежуточного блока согласования между кондуктометрическим датчиком (ДРК) и логическими контроллерами (ПЛК или ПР), обеспечивая надежное взаимодействие между компонентами системы.

Функциональные возможности сигнализаторов уровня:

• Три (САУ-М6) или четыре (БКК1) независимых канала контроля уровня жидкости в резервуаре.
• Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водопроводной, технической, очищенной и т.п.
• Настройка порогов срабатывания с помощью Dip-переключателей.
• Простая настройка без демонтажа устройства.
• Возможности инверсии режима любого канала.
• Подключение разных датчиков уровня – кондуктометрических, поплавковых.





Регуляторы/контроллеры уровня АКУТЕК

Регуляторы уровня способны не только подавать сигнал при достижении критических отметок, но и активно управлять процессами заполнения или опорожнения, поддерживая стабильный уровень жидкости или сыпучих материалов в резервуарах.

В продуктовой линейке компании АКУТЕК такие функции реализованы в устройствах САУ-М7Е и САУ-У.



Регулятор уровня САУ-М7Е

САУ-М7Е – это простой в настройке, но функциональный регулятор уровня, имеющий два режима работы: ручной и автоматический.

1. В ручном режиме управление выполняется по командам от кнопок ПУСК и СТОП вне зависимости от состояния датчиков. Действие кнопок при необходимости можно заблокировать.
2. В автоматическом режиме управление производится по сигналам датчиков уровня по установленному алгоритму.



САУ-М7Е в автоматическом режиме имеет 4 алгоритма работы:

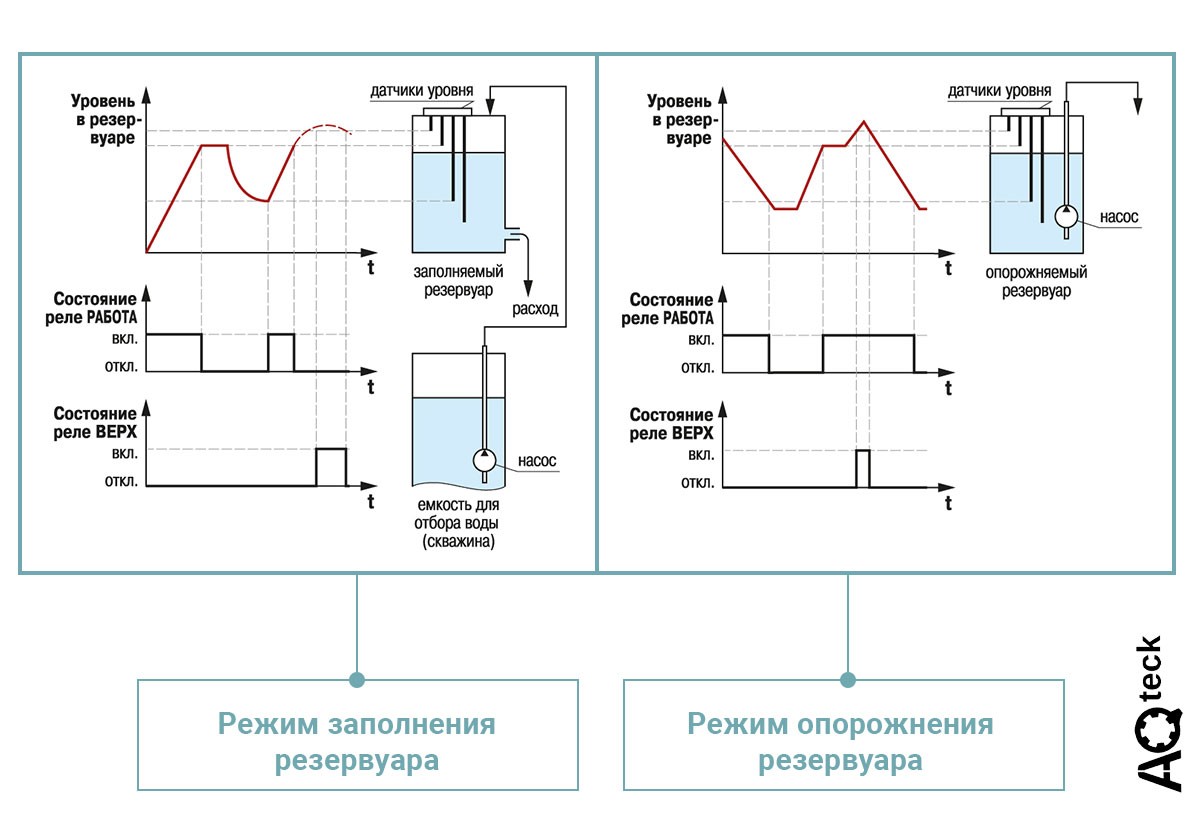

• Заполнение резервуара по гистерезисному закону. Реле включается после размыкания нижнего уровня датчика, а выключается только при замыкании датчика промежуточного уровня.
• Опустошение резервуара по гистерезисному закону. Реле включается после замыкания промежуточного датчика, а выключается только при размыкании датчика нижнего уровня.
• Заполнение резервуара без гистерезиса. Реле включается после размыкания нижнего уровня датчика, а выключается при его замыкании.
• Опустошение резервуара без гистерезиса. Реле включается после замыкания нижнего уровня датчика, а выключается при его размыкании.



Самые популярные режимы – это заполнение и опорожнение по гистерезисному закону.

Регулятор уровня САУ-У

САУ-У – это модернизированный регулятор или, как мы его еще называем, контроллер уровня. Он предназначен для создания систем автоматического контроля и поддержания уровня, а также для управления насосами.



Этот контроллер объединяет возможности всех вышеперечисленных устройств и имеет 12 алгоритмов работы:

• Алгоритм №01 – Для одного резервуара и одного насоса, работающего с гистерезисом.
• Алгоритм №02 – Для одного резервуара и одного насоса, работающего без гистерезиса.
• Алгоритм №06 – Для трех резервуаров и трех насосов.
• Алгоритм №11 – Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов.
• Алгоритм №13 – Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов.
• Алгоритм №15 – Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса.
• Алгоритм №12 – Для одного резервуара и двух насосов, работающих на заполнение.
• Алгоритм №16 – Для одного резервуара и двух насосов, работающих на осушение.
• Алгоритм №14 – Для одной магистрали и трех насосов, работающих поочередно парами.
• Алгоритм №17 – Для одной магистрали и трех насосов, работающих поочередно.
• Алгоритм №18 – Для одного резервуара и двух насосов с контрольной емкостью.
• Алгоритм №20 – Для двух резервуаров и одного насоса, работающего на долив.



Функциональные возможности:

• Контроль значения рабочей среды или ее состояния (давления, температуры и/или других параметров) – до четырех параметров одновременно с использованием четырех независимых каналов контроля широкого спектра датчиков.
• Управление работой исполнительных механизмов (например, насосов) – до трех одновременно с использованием:
  • встроенных таймеров для установки специальных временных параметров;
  • задания времени задержки выполнения алгоритма;
  • инверсии режима работы любого канала (например, работа в режиме заполнения или опорожнения резервуара).
• Управление электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т.п.).
• Сигнализация об аварийном состоянии системы.

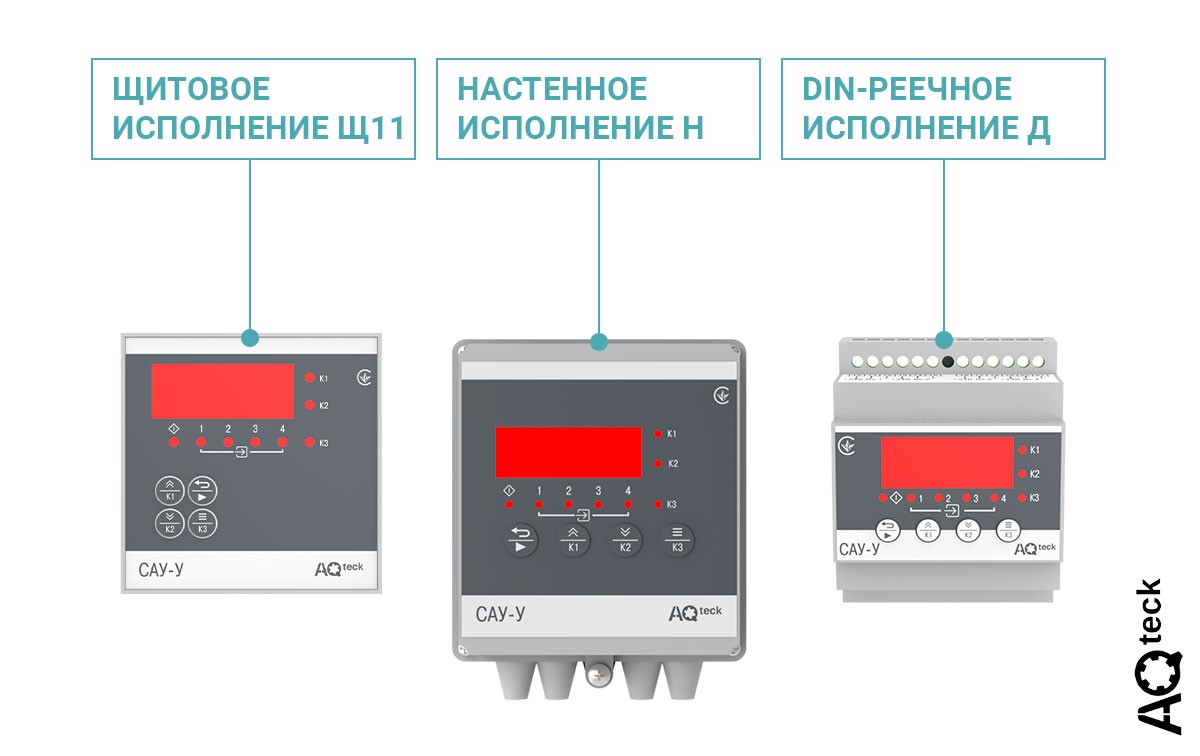

Контроллер САУ-У выпускается в трех конструктивных исполнениях: щитовом, настенном и DIN-реечном.

Приборы для контроля уровня жидкости от АКУТЕК уже используются на сотнях предприятий по всей Украине - в самых разных сферах промышленности:

• Водоподготовка и водоотведение.
• Пищевая промышленность.
• Котельные малой и средней производительности.
• Коммунальные хозяйства.
• Предприятия по производству цементно-бетонных изделий.
• Системы вентиляции.
• Сельское хозяйство и другие отрасли, где технологические процессы требуют сигнализации или контроля уровня.



Для обеспечения автоматического управления алгоритмов вместе с сигнализаторами и регуляторами уровня используются датчики уровня.

Тип датчиков уровня	Поплавковые			Подвесные	Кондуктометрические
Модельный ряд	ДРП-1	ДРП-2	ДРП-3	ПСУ-1	ДРК	ДРК.4
Применение, особенности	Для электро­проводных и диэлектрических жидкостей		Для жестких условий работы, вязких жидкостей	Для сточных вод, канали­зации и сильно загрязненных жидкостей	Для электро­проводных жидкостей в открытых и закрытых резервуарах	Для электро­проводных жидкостей в открытых резервуарах
	Одноуровневые	Двухуровневые	Трехуровневые		Одноэлектродные	Многоэлектродные (3-5 электродов(уровней))
	Горизонтальный и вертикальный монтаж		Вертикальный монтаж		Горизонтальный и вертикальный монтаж	Вертикальный монтаж
Температура контролиру­емой среды, °C max	+105	+105	+105	+85	+200	+85
Давление, МПа max	1,6	1,6	2	0,4	2,0	-
IP	68	68	68	68	54	00



Таким образом, приборы контроля уровня жидкости от компании АКУТЕК — это практичное и эффективное решение для совершенствования производственных процессов. Надежность, простота в использовании и выгодное соотношение цены и качества делают сигнализаторы и регуляторы уровня АКУТЕК важными элементами автоматизации на многих предприятиях, способствуя повышению их производительности.
