Стабільність та надійність: оновлена лінійка пристроїв контролю рівня від АКУТЕК

Пристрої для контролю рівня рідини від компанії АКУТЕК — це надійне рішення для стабільної роботи вашого виробництва. У цій статті ми розповімо, чому саме ці пристрої допомагають ефективно управляти ресурсами та що робить їх незамінними в промислових умовах.

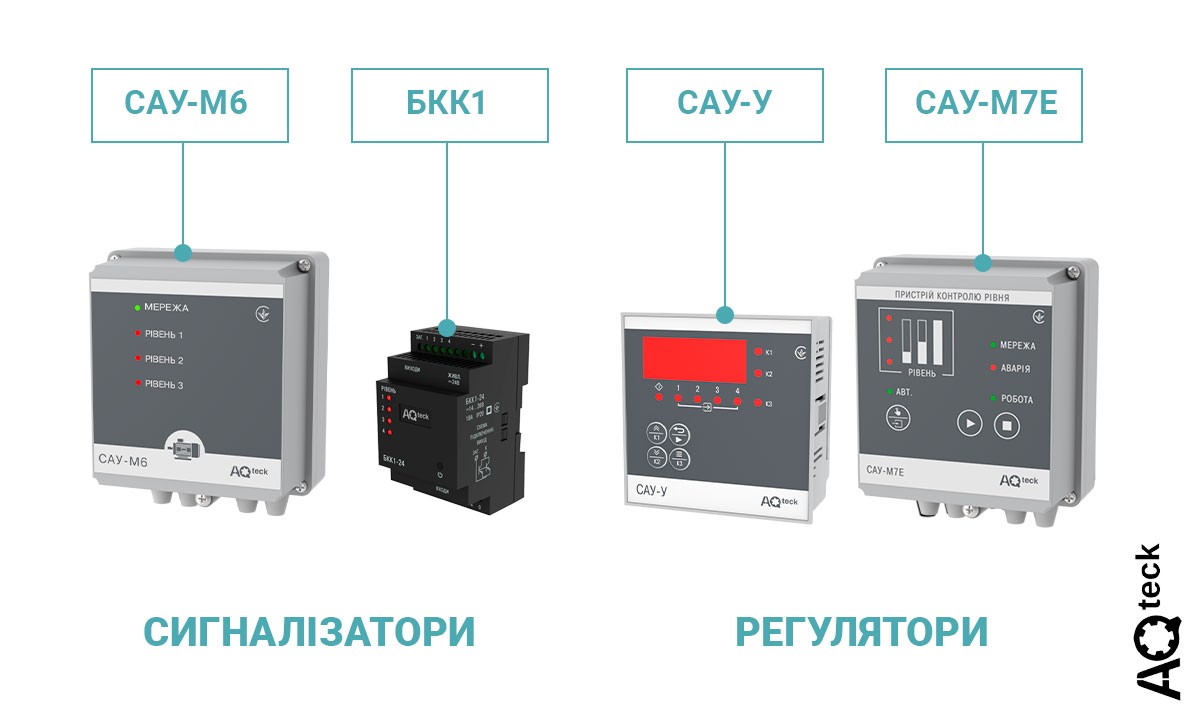

На сьогодні до асортименту входять CАУ-М6, САУ-М7Е, САУ-У та БКК1. Основне їхнє призначення — сигналізація, моніторинг і підтримання встановленого рівня рідини або сипких матеріалів у різних типах резервуарів та ємностей.

За своїм функціоналом та призначенням ці прилади можна умовно поділити на дві категорії: сигналізатори та регулятори.

Сигналізатори рівня АКУТЕК

Сигналізатори є більш простими приладами та застосовуються для сигналізації та контролю рівня рідини.

Компанія АКУТЕК має дві модифікації сигналізаторів рівня:

• САУ-М6 – з 3 каналами та настінним кріпленням;
• БКК1– з 4 каналами та кріпленням на DIN-рейку.

Сигналізатори рівня САУ-М6 та БКК1 ефективно використовуються для контролю заповнення резервуарів, запобігаючи як переповненню, так і критичному зниженню рівня рідини, що сприяє підвищенню безпеки й оптимізації технологічних процесів.

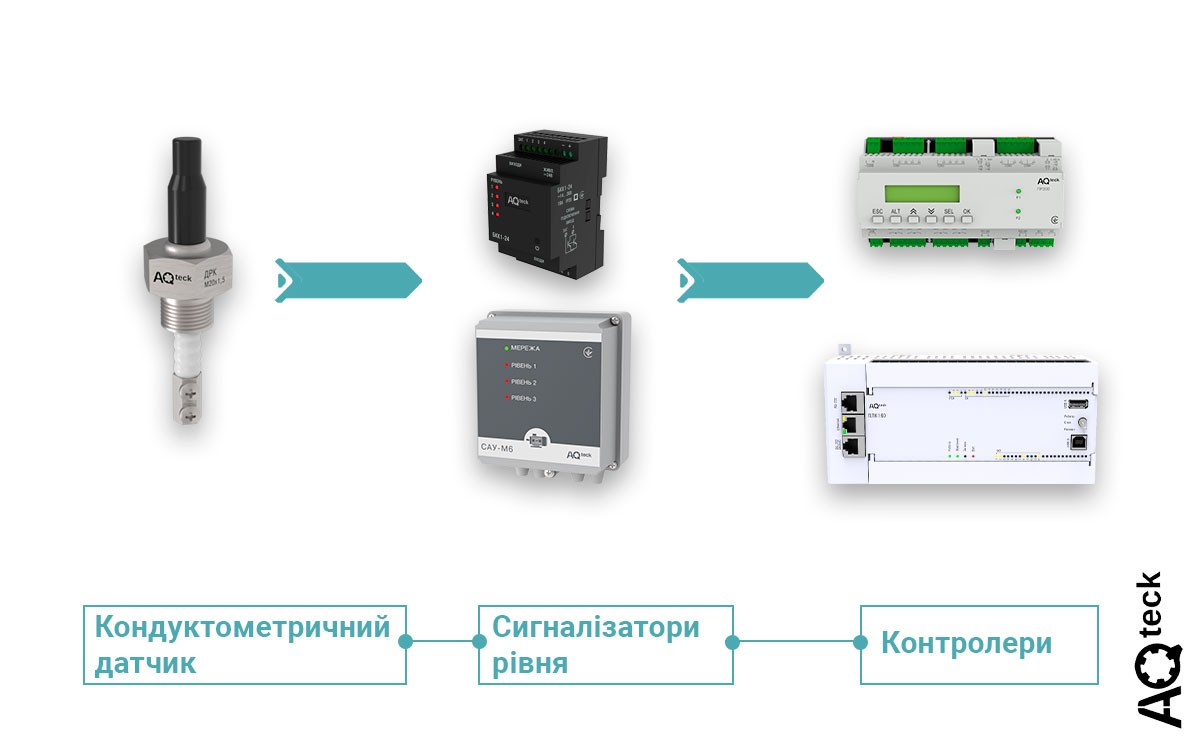

Часто ці пристрої виконують роль проміжного блоку узгодження між кондуктометричним датчиком (ДРК) і логічними контролерами (ПЛК або ПР), забезпечуючи надійну взаємодію між компонентами системи.

Функціональні можливості сигналізаторів рівня:

• Три (САУ-М6) або чотири (БКК1) незалежні канали контролю рівня рідини в резервуарі.
• Робота з різними за електропровідністю рідинами: кислотами, лугами, слабкими розчинами солей, водою водопровідною, технічною, очищеною тощо.
• Налаштування порогів спрацьовування за допомогою Dip-перемикачів.
• Просте налаштування без демонтажу пристрою.
• Можливості інверсії режиму роботи будь-якого каналу.
• Підмикання різних датчиків рівня – кондуктометричних, поплавкових.



Регулятори/контролери рівня АКУТЕК

Регулятори рівня здатні не лише подавати сигнал при досягненні критичних позначок, а й активно керувати процесами заповнення або спорожнення, підтримуючи стабільний рівень рідини чи сипких матеріалів у резервуарах.

У продуктовій лінійці компанії АКУТЕК такі функції реалізовані в пристроях САУ-М7Е та САУ-У.



Регулятор рівня САУ-М7Е

САУ-М7Е – це простий в налаштуванні, але функціональний регулятор рівня, що має два режими роботи: ручний та автоматичний.

1. У ручному режимі керування виконується за командами від кнопок ПУСК і СТОП, незалежно від стану датчиків. Дію кнопок за необхідністю можна заблокувати.
2. В автоматичному режимі керування здійснюється за сигналами датчиків рівня за встановленим алгоритмом.



САУ-М7Е в автоматичному режимі має 4 алгоритми роботи:

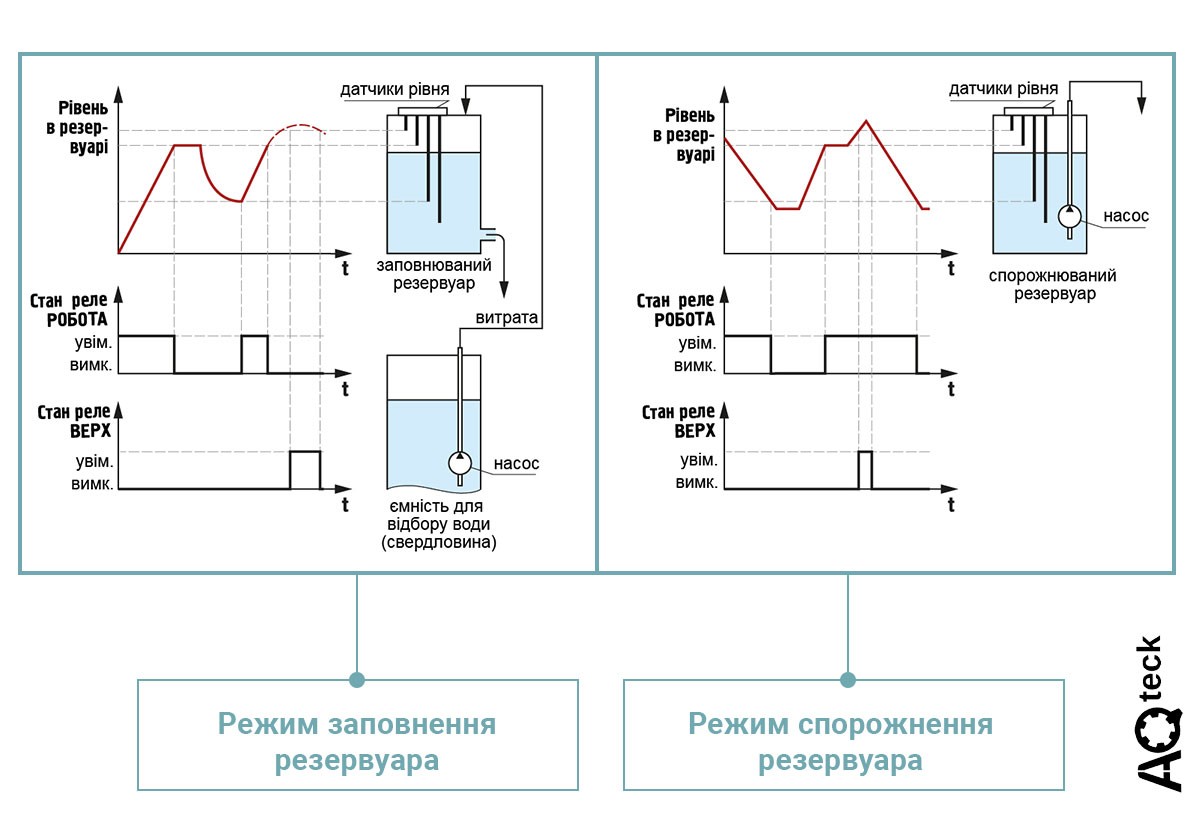

• Заповнення резервуара за гістерезисним законом. Реле вмикається після розмикання датчика нижнього рівня, а вимикається тільки при замиканні датчика проміжного рівня.
• Спорожнення резервуара за гістерезисним законом. Реле вмикається після замикання датчика проміжного рівня, а вимикається тільки при розмиканні датчика нижнього рівня.
• Заповнення резервуара без гістерезису. Реле вмикається після розмикання датчика нижнього рівня, а вимикається при його замиканні.
• Спорожнення резервуара без гістерезису. Реле вмикається після замикання датчика нижнього рівня, а вимикається при його розмиканні.



Найпопулярніші режими - це заповнення та спорожнення за гістерезисним законом.

Регулятор рівня САУ-У

САУ-У – це модернізований регулятор або, як ми його ще називаємо, контролер рівня. Він призначений для створення систем автоматичного контролювання та підтримання рівня, а також для управління насосами.



Цей контролер поєднує можливості всіх поданих вище пристроїв та має 12 алгоритмів роботи:

• Алгоритм №01 - Для одного резервуара і одного насоса, що працює з гістерезисом.
• Алгоритм №02 - Для одного резервуара і одного насоса, що працює без гістерезису.
• Алгоритм №06 - Для трьох резервуарів і трьох насосів.
• Алгоритм №11 - Для магістралі водопостачання з двома насосами і аварійною сигналізацією при відмові обох насосів.
• Алгоритм №13 - Для магістралі водопостачання з двома насосами і додатковою опцією при перемиканні насосів.
• Алгоритм №15 - Для магістралі водопостачання з двома насосами і аварійною сигналізацією при відмові будь-якого насоса.
• Алгоритм №12 - Для одного резервуара і двох насосів, що працюють на заповнення.
• Алгоритм №16 - Для одного резервуара і двох насосів, що працюють на осушення.
• Алгоритм №14 - Для однієї магістралі та трьох насосів, що працюють по черзі парами.
• Алгоритм №17 - Для однієї магістралі та трьох насосів, що працюють по черзі.
• Алгоритм №18 - Для одного резервуара і двох насосів з контрольною ємністю.
• Алгоритм №20 - Для двох резервуарів і одного насоса, що працює на долив.



Функціональні можливості САУ-У:

• Контролювання значення робочого середовища або його стану (тиску, температури та/або інших параметрів) – до чотирьох параметрів одночасно з використанням чотирьох незалежних каналів контролю широкого спектру датчиків.
• Керування роботою виконавчих механізмів – наприклад, насосів - до трьох одночасно з використанням:
  • вбудованих таймерів для встановлення спеціальних тимчасових параметрів;
  • встановлення часу затримки виконання алгоритму;
  • інверсії режиму роботи будь-якого каналу (наприклад, робота в режимі заповнення або спорожнення резервуара).
• Керування електроприводом виконавчого механізму (насоса, транспортера, електромагнітного клапана тощо).
• Сигналізація про аварійний стан системи.

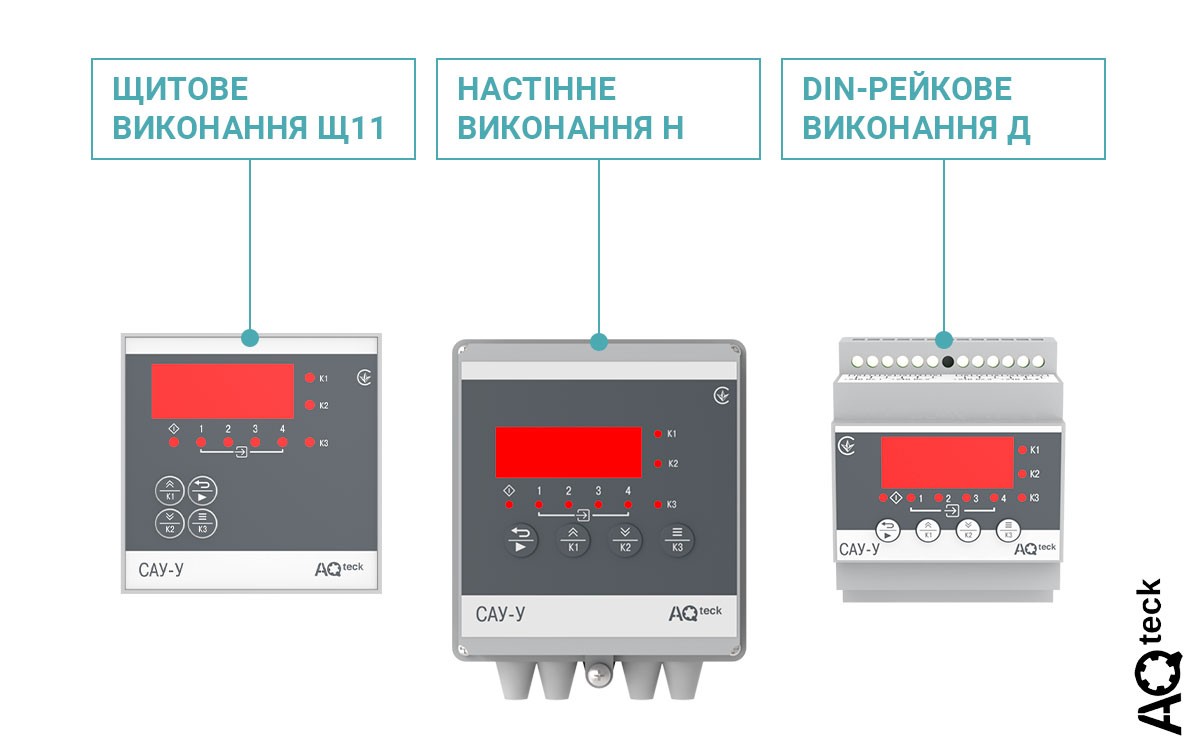

Контролер САУ-У випускається в трьох конструктивних виконаннях: щитовому, настінному та DIN-рейковому.

Прилади для контролю рівня рідини від АКУТЕК вже використовуються на сотнях підприємств по всій Україні — у найрізноманітніших сферах промисловості.

• Водопідготовка та водовідведення.
• Харчова промисловість.
• Котельні малої та середньої продуктивності.
• Комунальні господарства.
• Підприємства з виробництва цементно-бетонних виробів.
• Системи вентиляції.
• Сільське господарство та інші галузі, де технологічні процеси потребують сигналізування або контролювання рівня.



Для забезпечення автоматичного керування алгоритмів разом з сигналізаторами та регуляторами рівня використовуються датчики рівня.

Тип датчиків рівня	Поплавкові			Підвісні	Кондуктометричні
Модельний ряд	ДРП-1	ДРП-2	ДРП-3	ПСУ-1	ДРК	ДРК.4
Застосування, особливості	Для електропровідних і діелектричних рідин		Для важких умов роботи, в'язких рідин	Для стічних вод, каналізації та дуже забруд­нених рідин	Для електро­провідних рідин у відкритих і закритих резервуарах	Для електро­провідних рідин у відкритих резервуарах
	Однорівневі	Дворівневі	Трирівневі		Одноелектродні	Багатоелектродні (3-5 електродів)
	Горизонтальний і вертикальний монтаж		Вертикальний монтаж		Горизонтальний і вертикальний монтаж	Вертикальний монтаж
Температура контрольованого середовища, °C max	+105	+105	+105	+85	+200	+85
Тиск, МПа max	1,6	1,6	2	0,4	2,0	-
IP	68	68	68	68	54	00





Таким чином, прилади контролю рівня рідини від компанії АКУТЕК — це практичне та ефективне рішення для вдосконалення виробничих процесів. Надійність, простота у використанні та вигідне співвідношення ціни і якості роблять сигналізатори та регулятори рівня АКУТЕК важливими елементами автоматизації на багатьох підприємствах, сприяючи підвищенню їхньої продуктивності.



Автоматизуйте технологічні процеси з датчиками та пристроями компанії АКУТЕК!
