Трубки импульсные и отводные

Трубки отводные предназначены для защиты преобразователя давления или манометра от воздействий измеряемой среды.

Трубки могут быть прямые и спиральные.

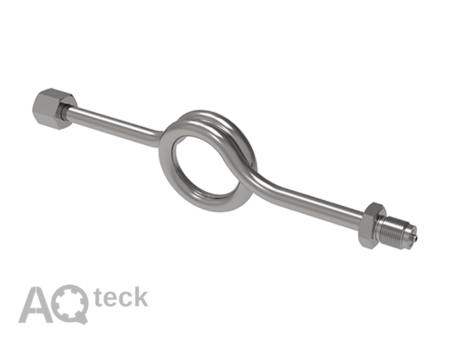

Преимущества трубки Перкинса:

• защита от перегрева;
• защита от пульсаций (только для трубок с наличием петли, например ТВ-СПх-х-х.350);
• удобство присоединения и расположения датчика.

Принцип работы

Перед запуском системы в эксплуатацию трубку заполняют разделительной жидкостью (например, водой). Допускается, что разделительной жидкостью может стать сам продукт (например, конденсированный пар).

Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке накапливается конденсат, который предотвращает попадание горячей измеряемой среды на преобразователь давления или манометр.

Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе.

Спиральная геометрия трубки способствует демпфированию гидроударов на подходе к датчику.

Трубки прямые без наличия петли (спирали) также могут служить защитой от высокой температуры измеряемой среды - за счет удаления измерительного устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.

В ассортименте преобразователей давления ПД100 имеют разный стандарт штуцеров (см рисунок). Поэтому для хорошего уплотнения между трубкой отводной ТВ и преобразователем давления используются разные накидные гайки, которые указываются при заказе Ш1 или Ш2.

Ш1 – Под штуцер стандарта ISO 1179-2	Ш2 – Под штуцер стандарта EN 837-1
