Трубки відвідні та імпульсні

Трубки відвідні призначені для захисту перетворювача тиску або манометра від впливів вимірюваного середовища.

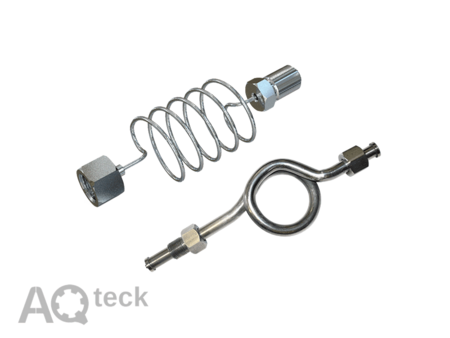

Трубки можуть бути прямі та спіральні.

Переваги трубки Перкінса:

• захист від перегріву;
• захист від пульсацій (тільки для трубок з наявністю петлі, наприклад, ТВ-СПх-х.х.350);
• зручність приєднання і розташування датчика.

Принцип дії трубки відвідної ТВ

Перед запуском системи в експлуатацію трубку заповнюють розділювальною рідиною (наприклад, водою). Допускається, що розділювальною рідиною може стати сам продукт (наприклад, конденсована пара).

Температура повітря в трубці менша, ніж температура продукту, внаслідок чого в трубці накопичується конденсат, який запобігає потраплянню гарячого вимірюваного середовища на перетворювач тиску або манометр.

Наявність гідрозатвора в трубці також захищає датчик від стрибків тиску в системі.

Спіральна геометрія трубки сприяє демпфуванню гідроударів на підході до датчика.

Трубки прямі без наявності петлі (спіралі) також можуть слугувати захистом від високої температури вимірюваного середовища - за рахунок віддалення вимірювального пристрою від вимірюваного середовища і розсіювання тепла через стінки трубки в навколишній простір.

В асортименті перетворювачів тиску ПД100 мають різний стандарт штуцерів (див рисунок). Тому для гарного ущільнення між трубкою відвідною ТВ та перетворювачем тиску використовуються різні накидні гайки, які вказуються при замовленні Ш1 або Ш2.

Ш1 – Під штуцер стандарту ISO 1179-2	Ш2 – Під штуцер стандарту EN 837-1
