ТРМ251. Программный ПИД-регулятор
Доступность: Стандартная модификация
От 6 758.00 грн (зависит от модификации)

ТРМ251. Программный ПИД-регулятор

Доступность: Стандартная модификация
От 6 758.00 грн (зависит от модификации)

ТРМ251 — программный ПИД-регулятор для управления печью по заданной программе «нагрев → выдержка → охлаждение»: точно, повторяемо и без вмешательства оператора. Три программы технолога по 5 шагов, ПИД с автонастройкой, два универсальных входа с резервированием, RS-485 (АКУТЕК/Modbus) — готов к интеграции в шкаф и систему SCADA.

Почему выбирают ТРМ251:

  • Точность ПИД ±0,25 %, разрешение 0,1 °С — стабильное качество от партии к партии.
  • Резервирование датчика — при обрыве основного датчика процесс не останавливается.
  • Контроль обрыва контура (LBA) — диагностика неисправности нагревателя.
  • Гибкий выход управления — реле, ТТР, симистор, транзистор или 4…20 мА под любой исполнительный механизм.
  • RS-485 (Modbus RTU/ASCII) — интеграция в SCADA/ПЛК без дополнительных шлюзов.
  • Поставка за 5 дней, наличие стандартных исполнений на складе, два варианта исполнения (Н/Щ1)

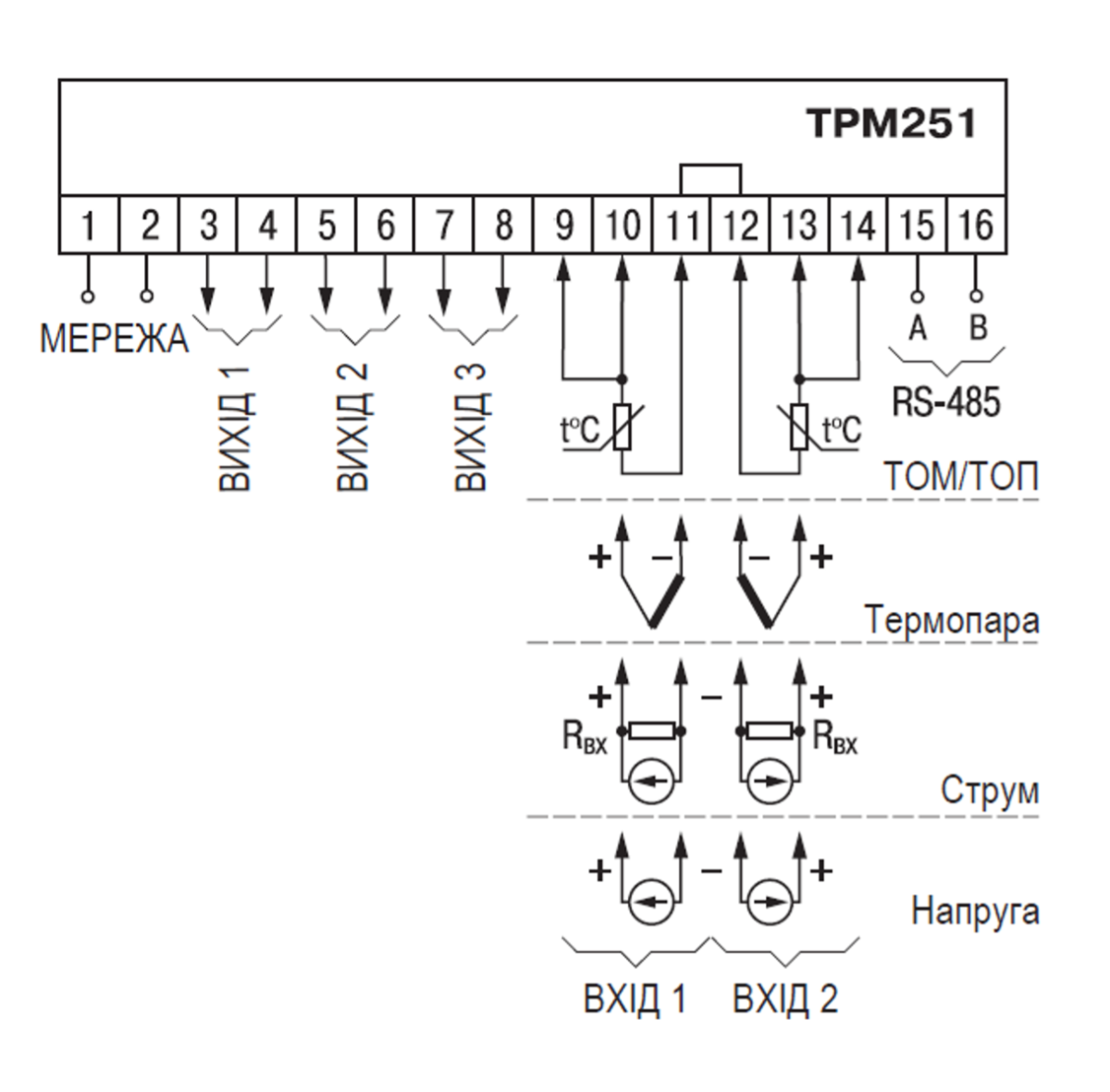

Общая схема подключения ТРМ251

Общая схема подключения ТРМ251



ТРМ251 рассчитан на широкий спектр входных сигналов и типов нагрузки, поэтому перед монтажом важно согласовать схему подключения с типом датчика, исполнительного элемента и условиями линии связи. Правильное подключение напрямую влияет на точность измерения (±0,25%), стабильность регулирования и корректную работу резервного входа. Ниже приведены требования и рекомендации для каждого типа сигнала и цепи:

  • Термосопротивления: 2/3/4-проводная схема (рекомендуется 3-проводная для компенсации сопротивления линий);
  • Термопары: компенсационными проводами соответствующей НСХ; учесть компенсацию холодного спая.
  • Датчики тока (0(4)…20, 0…5 мА): через внешний прецизионный шунт 100 Ом ±0,1 %, ≥0,25 Вт, ТКС не хуже 25×10⁻⁶ 1/° С (резисторы поставляются отдельно), а также внешний источник питания 18..36 В
  • Сигналы напряжения (0…1 В, −50…+50 мВ): непосредственно на входные клеммы.
  • Питание: 90…245 В переменного тока.
  • Выходные элементы: реле / транзисторные и симисторные оптопары / ТТР / ЦАП — в зависимости от типа ВЭ.
  • Сеть RS-485: витая пара, согласующие резисторы на концах линии; подключение к общей шине Modbus.

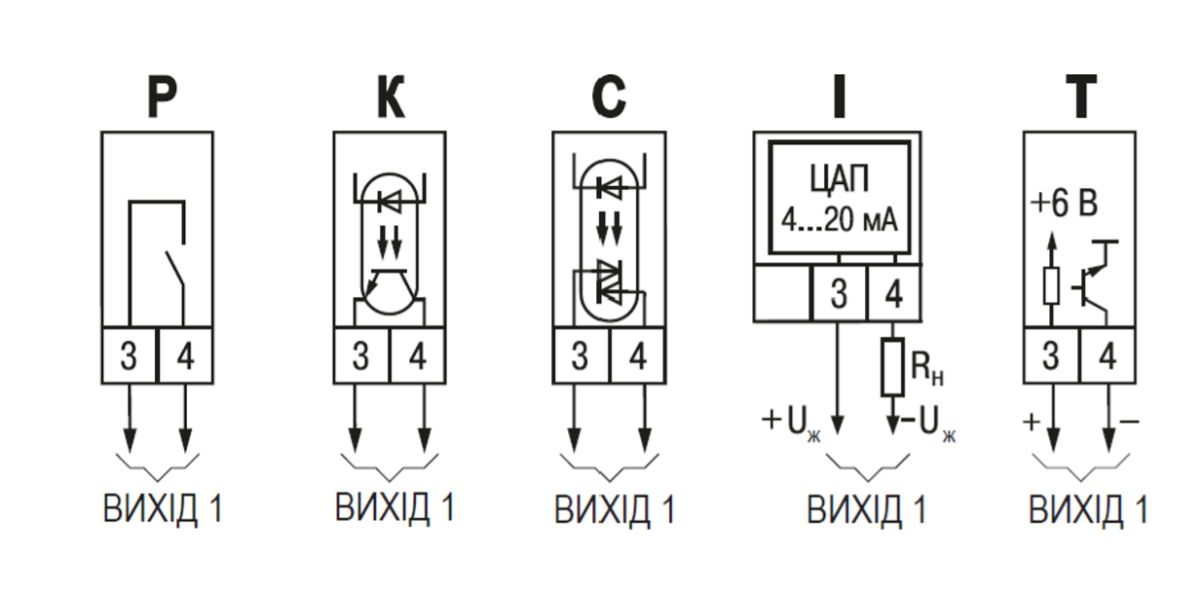

Схемы подключения к ВУ1

Схемы подключения к ВУ1

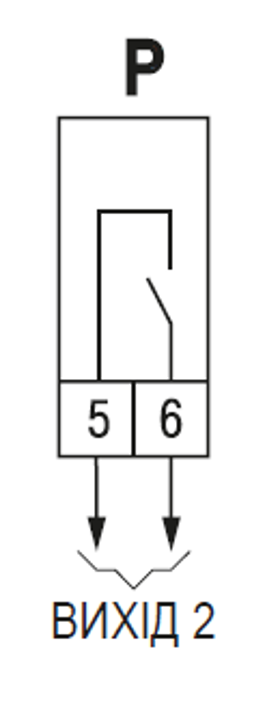

Схемы подключения к ВУ2

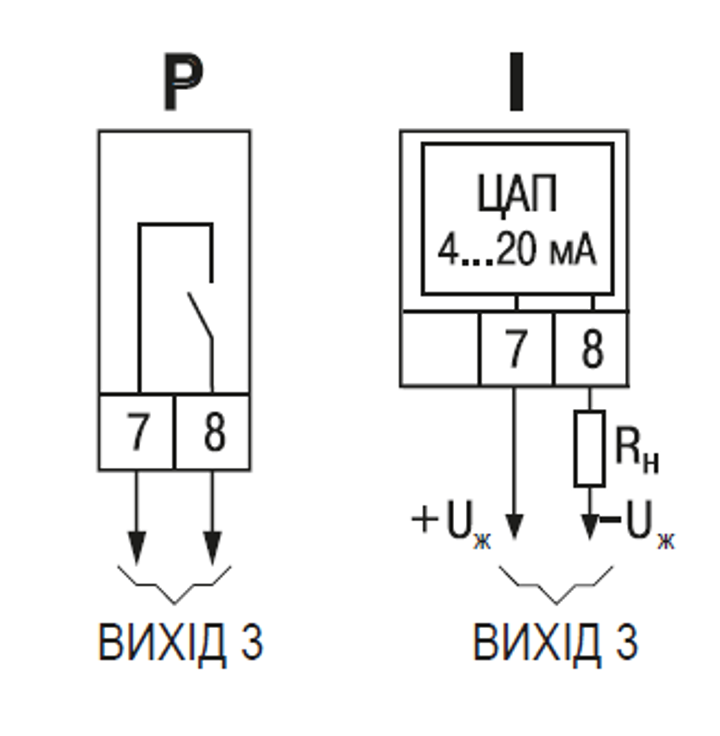

Схемы подключения к ВУ3

Схема подключения к ВУ2

Схемы подключения к ВУ3
