ТРМ138. Универсальный измеритель-регулятор восьмиканальный

Доступность: Стандартная модификация

От 9 132.00 грн (зависит от модификации)

Измеритель-регулятор ТРМ138 предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ. Терморегулятор применяется в многозонных печах, в системах защитной автоматики.

Назначение контактов клеммной колодки для ТРМ138-Щ4

Назначение контактов клеммника для ТРМ138-Щ4

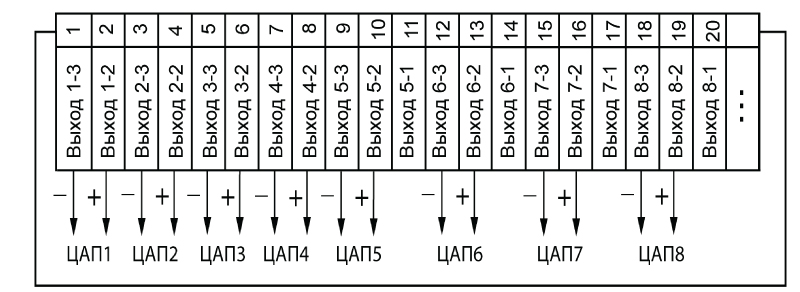

Назначение контактов клеммной колодки для ТРМ138-Щ7

Назначение контактов клеммника для ТРМ138-Щ7

Схемы подключения первичных преобразователей


Трехпроводная схема подключения ТC	Двухпроводная схема подключения ТC	Схема подключения термопары

Подключение аналоговых датчиков

Пример подключения активных датчиков с выходным сигналом тока 4..20 мА

Пример подключения активных датчиков с выходным токовым сигналом 4..20 мА


Схема подключения активного датчика с выходным напряжением 0..+50 мВ или 0..1 В	Схема подключения пассивного датчика с токовым выходом 0..5 мА или 0(4)..20 мА

Подключение нагрузки к ВУ


Схема подключения нагрузки к ВУ типа Р	Схема подключения нагрузки к ВУ типа К

Схема подключения силового триака к ВУ типа С	Схема встречно-параллельного подключения двух тиристоров к ВУ типа С

Схема подключения нагрузки к ВУ типа Т	Схема подключения нагрузки к ВУ типа І

Схема подключения нагрузки к ВУ типа У
