ТРМ138. Вимірювач-регулятор 8-канальний
Доступність: Стандартна модифікація
Від 9 132.00 грн (залежить від модифікації)
ТРМ138. Вимірювач-регулятор 8-канальний
Доступність: Стандартна модифікація
Від 9 132.00 грн (залежить від модифікації)
Вимірювач-регулятор ТРМ138 призначений для вимірювання, реєстрації та регулювання температури, тиску або іншого фізичного параметра, одночасного керування кількома (до 8-ми) виконавчими механізмами, а також для реєстрації виміряних параметрів на ЕОМ. Терморегулятор застосовується у багатозонних печах, у системах захисної автоматики.

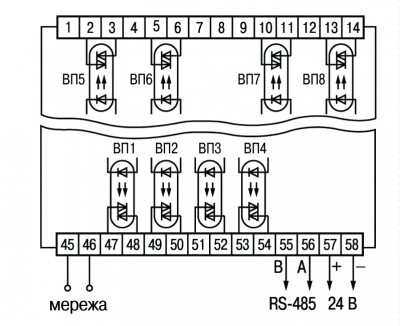

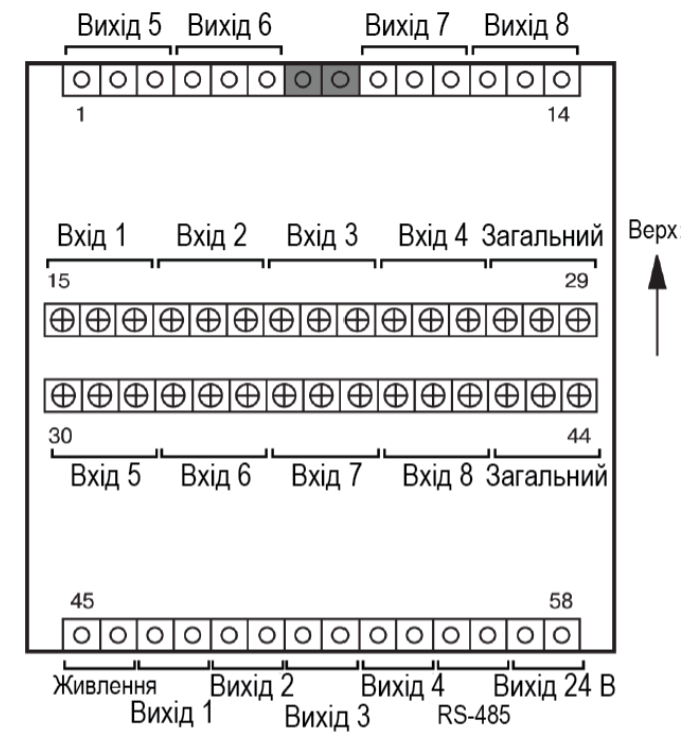

Призначення контактів клемника для ТРМ138-Щ4

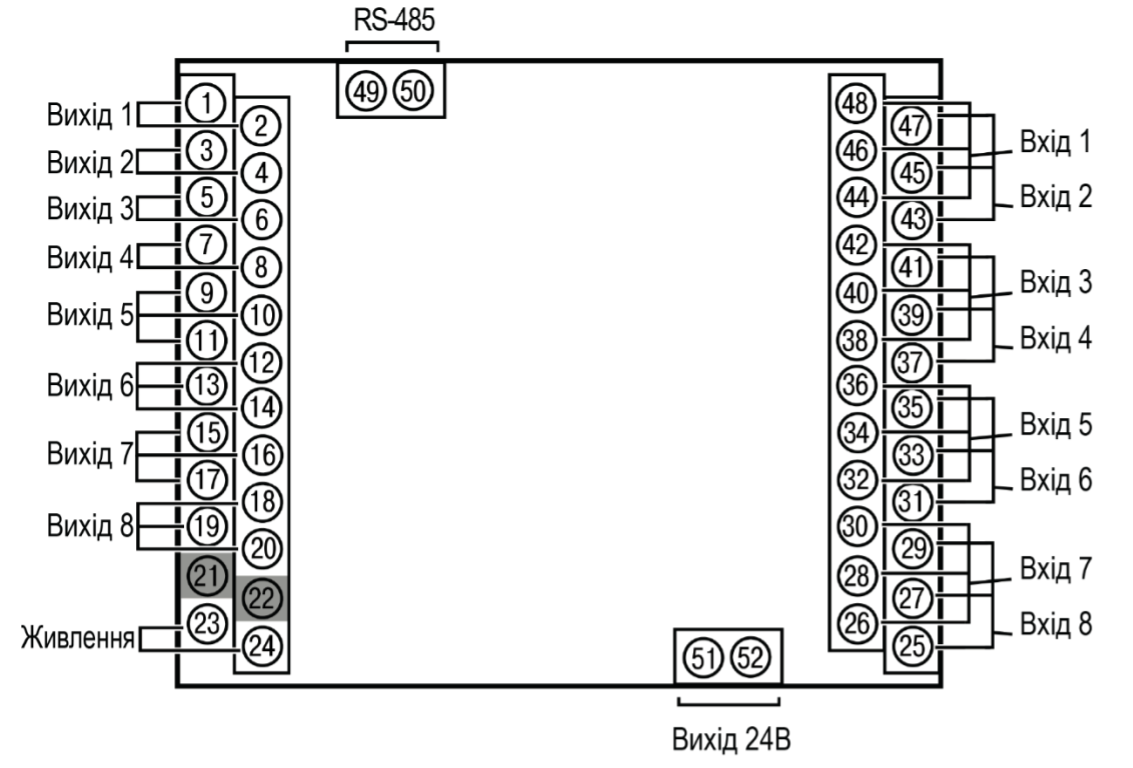

Призначення контактів клемника для ТРМ138-Щ7
Схеми підключення первинних перетворювачів
 |  |  |

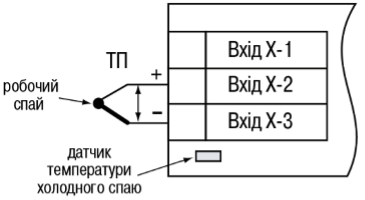

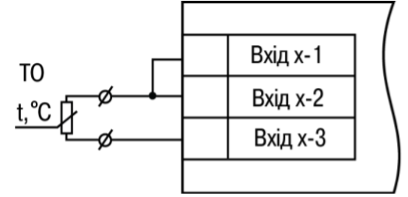

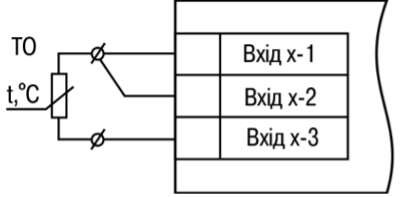

| Трипроводова схема підключення ТО | Двопроводова схема підключення ТО | Схема підключення термопари |
Підключення аналогових датчиків

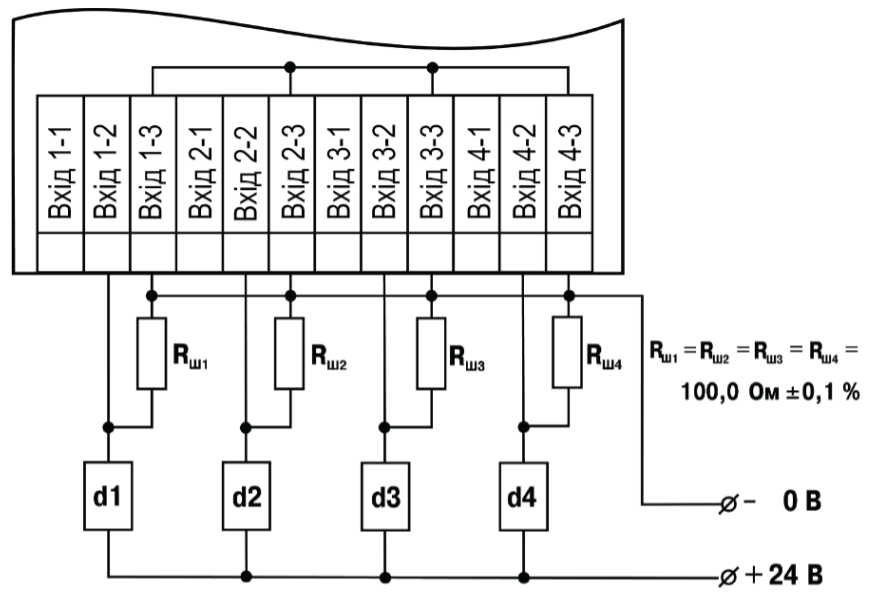

Приклад підключення активних датчиків з вихідним сигналом струму 4..20 мА
 |  |

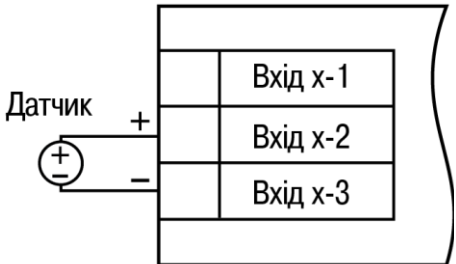

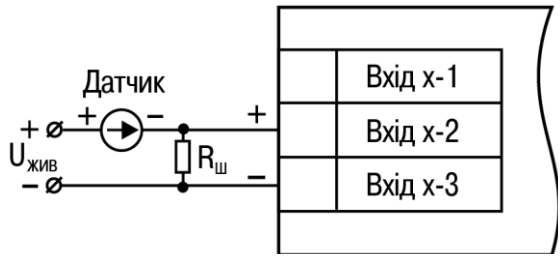

| Схема підключення активного датчика з виходом напруги 0..+50 мВ або 0..1 В | Схема підключення пасивного датчика зі струмовим виходом 0..5 мА або 0(4)..20 мА |
Підключення навантаження до ВП
 |  |

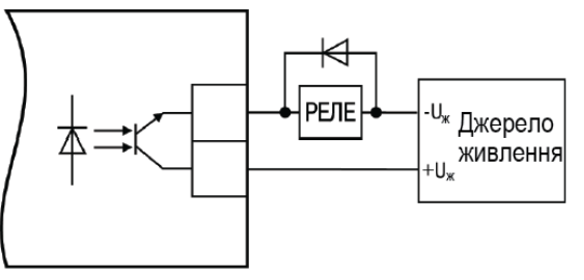

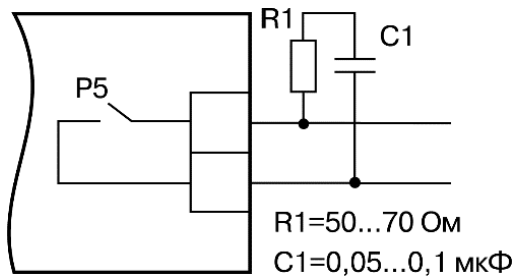

| Схема підключення навантаження до ВП типу Р | Схема підключення навантаження до ВП типу К |
 |  |

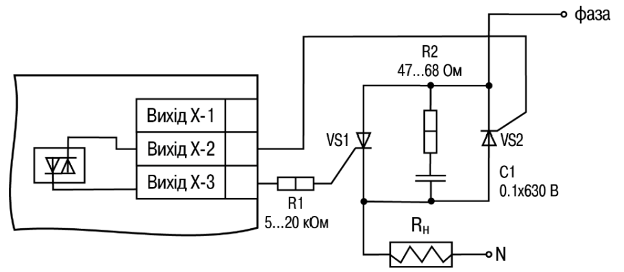

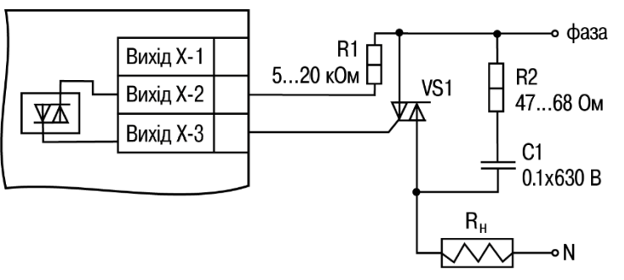

| Сзема підключення силового симістора до ВП типу С | Схема зустрічно-паралельно підключення двох тиристорів до ВП типу С |
 |  |

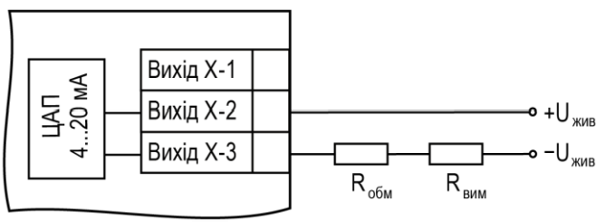

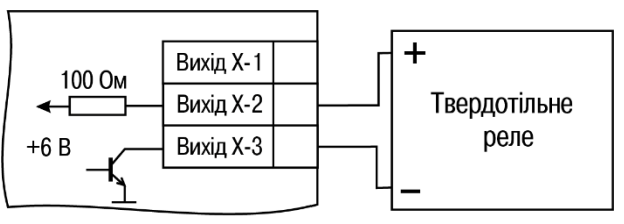

| Схема підключення навантаження до ВП типу Т | Схема підключення навантаження до ВП типу І |
 | |

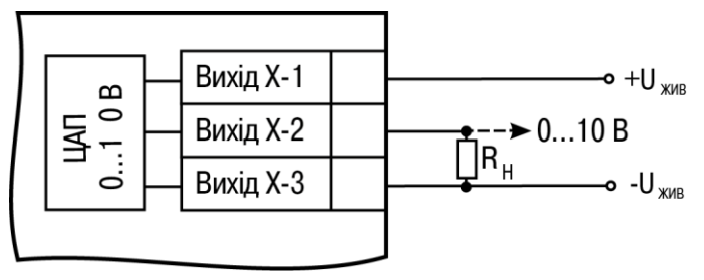

| Схема підключення навантаження до ВП типу У | |
