ТРМ138. Вимірювач-регулятор 8-канальний

Доступність: Стандартна модифікація

Від 9 132.00 грн (залежить від модифікації)

Вимірювач-регулятор ТРМ138 призначений для вимірювання, реєстрації та регулювання температури, тиску або іншого фізичного параметра, одночасного керування кількома (до 8-ми) виконавчими механізмами, а також для реєстрації виміряних параметрів на ЕОМ. Терморегулятор застосовується у багатозонних печах, у системах захисної автоматики.

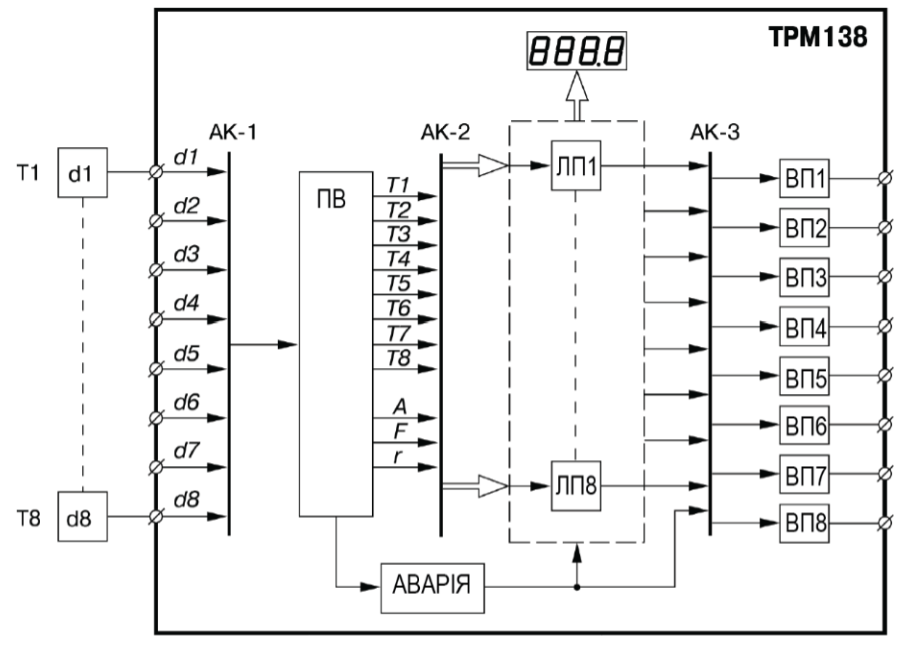

Функціональна схема пристрою ТРМ138

Функціональна схема ТРМ138

До складу пристрою входять:

d1 – d8 – вхідні первинні перетворювачі (датчики) для контролю фізичних параметрів об'єкта (до складу пристрою не входять і умовно введені в схему для опису її роботи);
АК-1 – автоматичний пристрій комутації сигналів первинних перетворювачів для передачі їх вимірювальному пристрою;
ПВ – пристрій вимірювальний для перетворення сигналів датчиків у цифрові значення контрольованих параметрів, а також для обчислення математичних величин, що необхідні для роботи пристрою;
АК-2 – автоматичний пристрій комутації виміряних вхідних параметрів для передачі їх на ЛП;
ЛП1 – ЛП8 – логічні пристрої для формування сигналів керування ВП та для виведення виміряних значень вхідних параметрів на ЦІ;
АК-3 – автоматичний комутаційний пристрій для передачі сигналів ЛП на ВП;
ВП1 – ВП8 – вихідні пристрої для передачі сигналів, що сформовані ЛП, на зовнішнє обладнання.
