Гільзи захисні для монтажу датчиків з наріззю

Доступність: Стандартна модифікація

Гільза захисні використовуються для монтажу термоперетворювачів на різних об'єктах. Розроблені для забезпечення захисту вимірювача від впливу тиску робочого середовища.

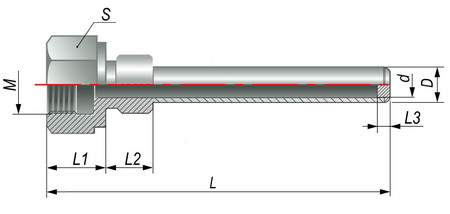

Конструктивні виконання гільз ГЗ.16.Х.Х.L для датчиків температури з приварним штуцером
(напр. ДТС/ДТП моделі 054,064, 194, 065, 105 та подібні)

Позначення при замовленні	Ру, МПа	М, мм	М1, мм	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.1.1.L	16	M20×1,5	M20×1,5	12	9,6	30	20	16	5,5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.1.2.L			М27х2			36	25
ГЗ.16.1.3.L			G1/2			30	20
ГЗ.16.3.1.L		G1/2	M20×1,5			30	20
ГЗ.16.3.2.L			М27х2			36	25
ГЗ.16.3.3.L			G1/2			30	20
ГЗ.16.2.1.L		M27×2	M20×1,5			32	20	22
ГЗ.16.2.2.L			М27х2			36	25
ГЗ.16.2.3.L			G1/2			32	20

Конструктивні виконання гільз ГЗ.25.Х.Х.L для датчиків з приварним штуцером
(напр. ДТС/ДТП моделі 074, 075, 085 та аналогічні)

Позначення при замовленні	Ру, Мпа	М, мм	М1, мм	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.25.1.1.L	25	M20×1,5	M20×1,5	16	12	30	20	16	5,5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.25.1.2.L			М27х2			36	25
ГЗ.25.1.3.L			G1/2			30	20
ГЗ.25.3.1.L		G1/2	M20×1,5			30	20
ГЗ.25.3.2.L			М27х2			32	25
ГЗ.25.3.3.L			G1/2			30	20
ГЗ.25.2.1.L		М27х2	M20×1,5			32	20	22
ГЗ.25.2.2.L			M27×2			36	25
ГЗ.25.2.3.L			G1/2			32	20

Конструктивні виконання гільз ГЗ.16.Х.Х.1.L для датчиків температури з рухомим штуцером
(напр. ДТС/ДТП моделі 124, 134, 824, 834, 035, 045 та подібні)

Позначення при замовленні	Ру, Мпа	М, мм	М1, мм	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.1.1.1.L	16	M20×1,5	M20×1,5	12	9,6	30	20	16	5,5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.1.2.1.L			М27х2			36	25
ГЗ.16.1.3.1.L			G1/2			30	20
ГЗ.16.2.1.1.L		М27х2	М20Х1,5			32	20
ГЗ.16.2.2.1.L			М27х2			36	25
ГЗ.16.2.3.1.L			G1/2			32	20
ГЗ.16.3.1.1.L		G1/2	M20×1,5			30	20	22
ГЗ.16.3.2.1.L			М27х2			36	25
ГЗ.16.3.3.1.L			G1/2			30	20

ПРИМІТКА

* Виробництво зазначених моделей тимчасово призупинено.

Конструктивні виконання гільз ГЗ.25.Х.Х.1.L для датчиків з рухомим штуцером
(ДТС/ДТП моделі 144, 844, 045, 055 та подібні)

Позначення при замовленні	Ру, МПа	М, мм	М1, мм	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.25.1.1.1.L	25	M20×1,5	M20×1,5	16	12	30	20	16	5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.25.1.2.1.L			М27Х2			36	25
ГЗ.25.1.3.1.L			G1/2			30	20
ГЗ.25.3.1.1.L		G1/2	M20×1,5			30	20
ГЗ.25.3.2.1.L			М27Х2			36	25
ГЗ.25.3.3.1.L			G1/2			30	20
ГЗ.25.2.1.1.L		M27×2	M20×1,5			32	20
ГЗ.25.2.2.1.L			M27×2			36	25
ГЗ.25.2.3.1.L			G1/2			32	25	24

Конструктивні виконання приварних гільз ГЗ.16.0.X.L і ГЗ.25.0.X.L для термоперетворювачів з приварним штуцером
(напр. ДТС/ДТП моделі 054,064, 194, 065, 105, 074, 075, 085 та подібні)

Позначення при замовленні	Ру, МПа	М	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.0.1.L	16	М20×1,5	12	9,6	30	20	13	5,5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.0.2.L		М27Х2			36	25	18
ГЗ.16.0.3.L		G1/2			30	20	18
ГЗ.25.0.1.L	25	М20×1,5	16	12	30	20	13
ГЗ.25.0.2.L		М27Х2			36	25	18
ГЗ.25.0.3.L		G1/2			30	20	18

Конструктивні виконання приварних гільз ГЗ.16.0.X.1.L і ГЗ.25.0.X.1.L для термоперетворювачів з рухомим штуцером
(напр. ДТС/ДТП моделі 124, 134, 824, 834, 035, 045, 144, 844, 055 та подібні)

Позначення при замовленні	Ру, МПа	М	D, мм	d, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.0.1.1.L	16	М20×1,5	12	9,6	30	20	18	5.5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.0.2.1.L		М27Х2			36	25	18
ГЗ.16.0.3.1.L		G1/2			30	20	18
ГЗ.25.0.1.1.L	25	М20Х1,5	16	12	30	20	18
ГЗ.25.0.2.1.L		М27Х2			36	25	18
ГЗ.25.0.3.1.L		G1/2			30	20	18

Умови застосування перетворювачів із захисною гільзою з матеріалу сталь 12Х18Н10Т і AISI 304 (аналог 08Х18Н10)

Модель	Умовний тиск Р_у, Мпа	Занурна частина L,мм	Максимальна швидкість потоку, м/с
Модель	Умовний тиск Р_у, Мпа	Занурна частина L,мм	Пара	вода
ГЗ.16.Х.Х.L	16	60, 80, 100, 120	25	2,5
		160, 200, 250, 320	15	1,5
		400, 500, 630, 800, 1000	3	0,3
		1250, 1600, 2000	1	0,1
ГЗ.25.Х.Х.L	25	60, 80, 100, 120	40	4,0
		160	30	3,0
		200, 250, 320	25	2,5
		400, 500, 630, 800, 1000	5	0,5
		1250, 1600, 2000	2	0,2

Примітка. При температурі робочого середовища понад 400 °С значення граничної швидкості потоку зменшується в 1,5 рази.
