ІДП. Безконтактні індуктивні датчики

ІДП. Безконтактні індуктивні датчики

Доступність: Стандартна модифікація
Діаметр корпусу М12
Діаметр корпусу М18
Діаметр корпусу М30
Кабель 2 м
Ступінь захитсу IP67
Температура навколишнього середовища -25…+70 °С
Доступна цiна

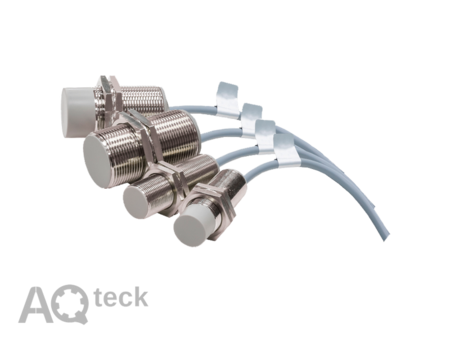

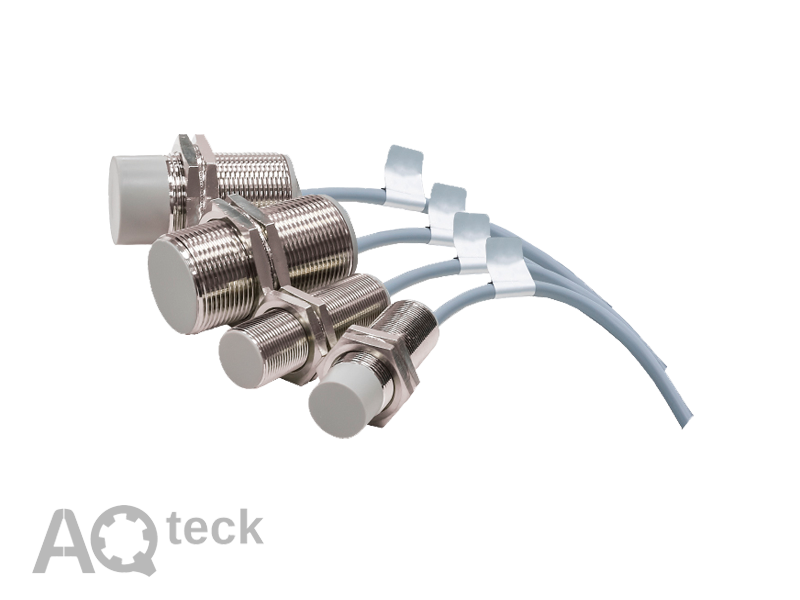

Індуктивні безконтактні датчики  ІДП — це циліндричні датчики, які реагують на наявність металевих об’єктів у зоні дії. Їх чутлива частина знаходиться на торці корпусу та захищена ударостійким пластиковим ковпачком.

Залежно від моделі номінальна відстань спрацьовування (Sn) може становити 2, 4, 5, 8, 10 або 15 мм. Безпосередній контакт з контрольованим предметом для спрацьовування датчика не потрібен.

Основною особливістю  датчиків ІДП полягає в тому, що вони реагують виключно на металеві предмети без потреби в механічному контакті. Завдяки цьому їх можна ефективно використовувати для контролю проміжних і кінцевих положень металевих елементів, вузлів та механізмів.

Частота перемикання індуктивних датчиків ІДП досить висока, що дає змогу успішно застосовувати їх в якості первинних датчиків швидкості в комплексі з лічильниками імпульсів і тахометрами.

Індуктивні вимикачі можуть використовуватися як альтернатива механічним кінцевим вимикачам. Збільшення ресурсу роботи окремих вузлів і підвищення ступеня надійності обладнання відбувається завдяки відсутності в датчиках ІДП рухливих деталей і деталей, що труться, а також їх здатності безконтактно реагувати на об'єкт.



Галузі застосування індуктивних датчиків ІДП:

  • Промислова автоматизація
  • Машинобудування
  • Металообробка
  • Автоматизовані виробничі лінії
  • Конвеєрні системи
  • Фасувальне та пакувальне обладнання



Діаметр корпусу 12 мм

Напруга

живлення

Схема

підмикання

Комутаційна

функція

Номінальна

відстань

спрацьовування

Максимальна

частота

спрацьовування

Модифікація

Виконання, що передбачає занурення

10...30 VDC

NPN 3-провідна

NO

2 мм

1,5 кГц

ІДП12-50.2N1.24.К

NC

ІДП12-50.2N2.24.К *

NPN 4-провідна

NO + NC

ІДП12-50.2N4.24.К *

PNP 3-провідна

NO

ІДП12-50.2Р1.24.К

NC

ІДП12-50.2Р2.24.К *

PNP 4-провідна

NO + NC

ІДП12-50.2Р4.24.К *

2-провідна

NO

800 Гц

ІДП12-50.2D1.24.К *

NC

ІДП12-50.2D2.24.К *

20...250 VAC

2-провідна

NO

20 Гц

ІДП12-60.2A1.230.К *

NC

ІДП12-60.2A2.230.К *

Виконання, що не передбачає занурення

10...30 VDC

NPN 3-провідна

NO

4 мм

1 кГц

ІДП12М-50.4N1.24.К

NC

ІДП12М-50.4N2.24.К *

NPN 4-провідна

NO + NC

ІДП12М-50.4N4.24.К *

PNP 3-провідна

NO

ІДП12М-50.4Р1.24.К

NC

ІДП12М-50.4Р2.24.К *

PNP 4-провідна

NO + NC

ІДП12М-50.4Р4.24.К *

2-провідна

NO

500 Гц

ІДП12М-50.4D1.24.К

NC

ІДП12М-50.4D2.24.К *

20...250 VAC

2-провідна*

NO

20 Гц

ІДП12М-60.4А1.230.К

NC

ІДП12М-60.4А2.230.К *



Діаметр корпусу 18 мм

Напруга

живлення

Схема

підмикання

Комутаційна

функція

Номінальна

відстань

спрацьовування

Максимальна

частота

спрацьовування

Модифікація

Виконання, що передбачає занурення

10...30 VDC

NPN 3-провідна

NO

5 мм

1 кГц

ІДП18-50.5N1.24.К

NC

ІДП18-50.5N2.24.К *

NPN 4-провідна

NO + NC

ІДП18-50.5N4.24.К *

PNP 3-провідна

NO

ІДП18-50.5Р1.24.К

NC

ІДП18-50.5Р2.24.К *

PNP 4-провідна

NO + NC

ІДП18-50.5Р4.24.К *

2-провідна

NO

500 Гц

ІДП18-50.5D1.24.К

NC

ІДП18-50.5D2.24.К *

20...250 VAC

2-провідна

NO

20 Гц

ІДП18-60.5А1.230.К

NC

ІДП18-60.5А2.230.К *

Виконання, що не передбачає занурення

10...30 VDC

NPN 3-провідна

NO

8 мм

800 Гц

ІДП18М-50.8N1.24.К

NC

ІДП18М-50.8N2.24.К *

NPN 4-провідна

NO + NC

ІДП18М-50.8N4.24.К *

PNP 3-провідна

NO

ІДП18М-50.8Р1.24.К

NC

ІДП18М-50.8Р2.24.К *

PNP 4-провідна

NO + NC

ІДП18М-50.8Р4.24.К *

2-провідна

NO

300 Гц

ІДП18М-50.8D1.24.К

NC

ІДП18М-50.8D2.24.К *

20...250 VAC

2-провідна*

NO

20 Гц

ІДП18М-60.8А1.230.К

NC

ІДП18М-60.8А2.230.К *



Діаметр корпусу 30 мм

Напруга

живлення

Схема

підмикання

Комутаційна

функція

Номінальна

відстань

спрацьовування

Максимальна

частота

спрацьовування

Модифікація

Виконання, що передбачає занурення

10...30 VDC



NPN 3-провідна

NO

10 мм

500 Гц

ІДП30-50.10N1.24.К

NC

ІДП30-50.10N2.24.К *

NPN 4-провідна

NO + NC

ІДП30-50.10N4.24.К *

PNP 3-провідна

NO

ІДП30-50.10Р1.24.К

NC

ІДП30-50.10Р2.24.К *

PNP 4-провідна

NO + NC

ІДП30-50.10Р4.24.К *

2-провідна

NO

300 Гц

ІДП30-50.10D1.24.К

NC

ІДП30-50.10D2.24.К *

20...250 VAC

2-провідна

NO

20 Гц

ІДП30-60.10А1.24.К

NC

ІДП30-60.10А2.24.К *

Виконання, що не передбачає занурення

10...30 VDC

NPN 3-провідна

NO

15 мм

300 Гц

ІДП30М-50.15N1.24.К

NC

ІДП30М-50.15N2.24.К *

NPN 4-провідна

NO + NC

ІДП30М-50.15N4.24.К *

PNP 3-провідна

NO

ІДП30М-50.15Р1.24.К

NC

ІДП30М-50.15Р2.24.К *

PNP 4-провідна

NO + NC

ІДП30М-50.15Р4.24.К *

10...60 VDC

2-провідна

NO

200 Гц

ІДП30М-50.15D1.24.К

NC

ІДП30М-50.15D2.24.К *

20...250 VAC

2-проводная*

NO

20 Гц

ІДП30М-60.15А1.24.К

NC

ІДП30М-60.15А2.24.К *

ПРИМІТКА

* - Доступність позицій уточнюйте у менеджера.

На стандартні позиції ІДП з комутаційною функцією NO діють короткі строки постачання.
