FK210. Модулі вводу-виводу дискретних сигналів з Ethernet
FK210. Модулі вводу-виводу дискретних сигналів з Ethernet
Модулі вводу-виводу дискретних сигналів застосовуються для обробки і подальшої передачі в мережу Ethernet сигналів з кнопок, герконів, кінцевих вимикачів, імпульсних датчиків та інших пристроїв з вихідним сигналом =24 В, а також керування виконавчими механізмами через вмонтовані електромагнітні реле.
 |  |

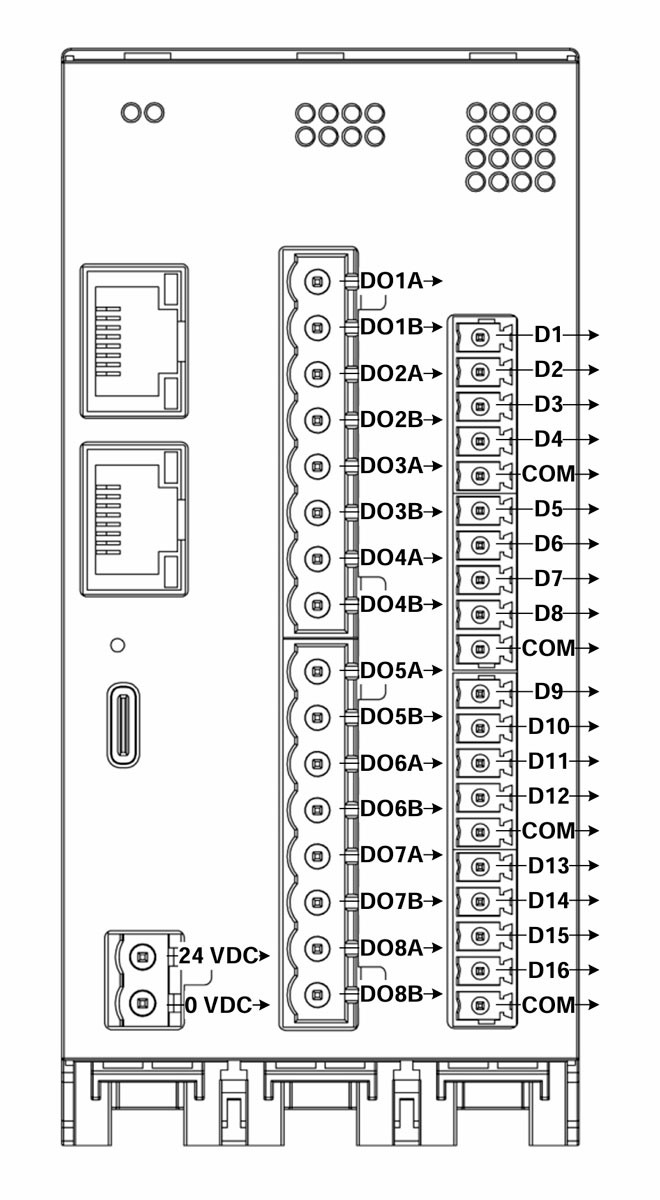

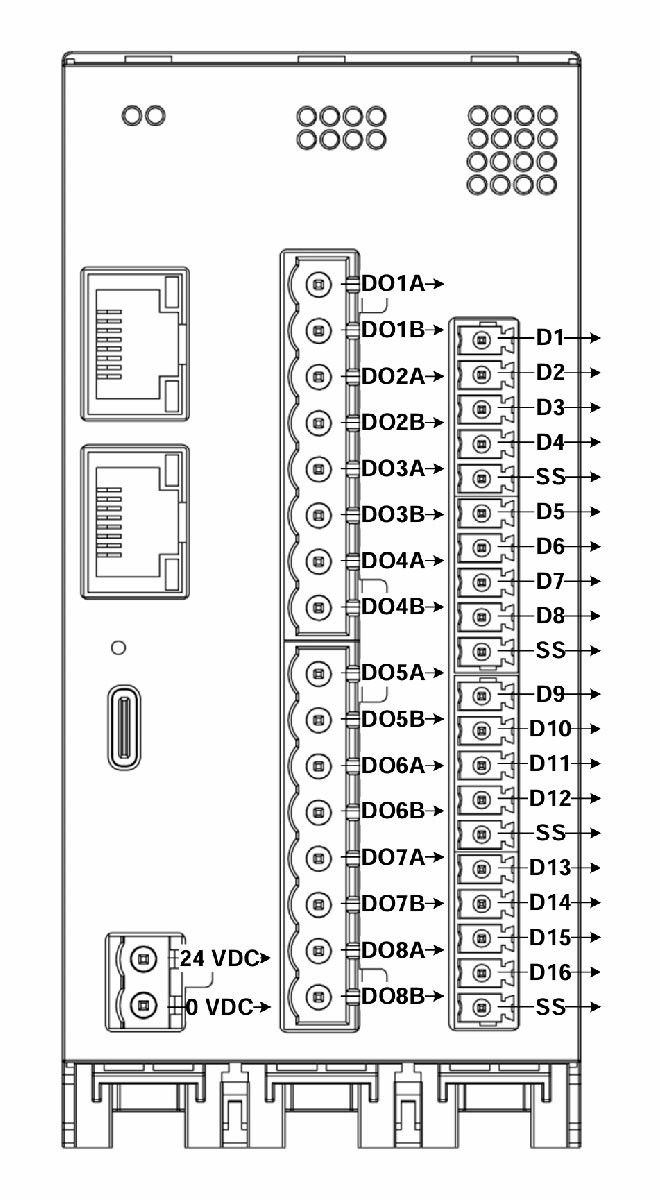

| Призначення контактів клемника FK210-8R.16D | Призначення контактів клемника FK210-8R.16DN |
 |  |

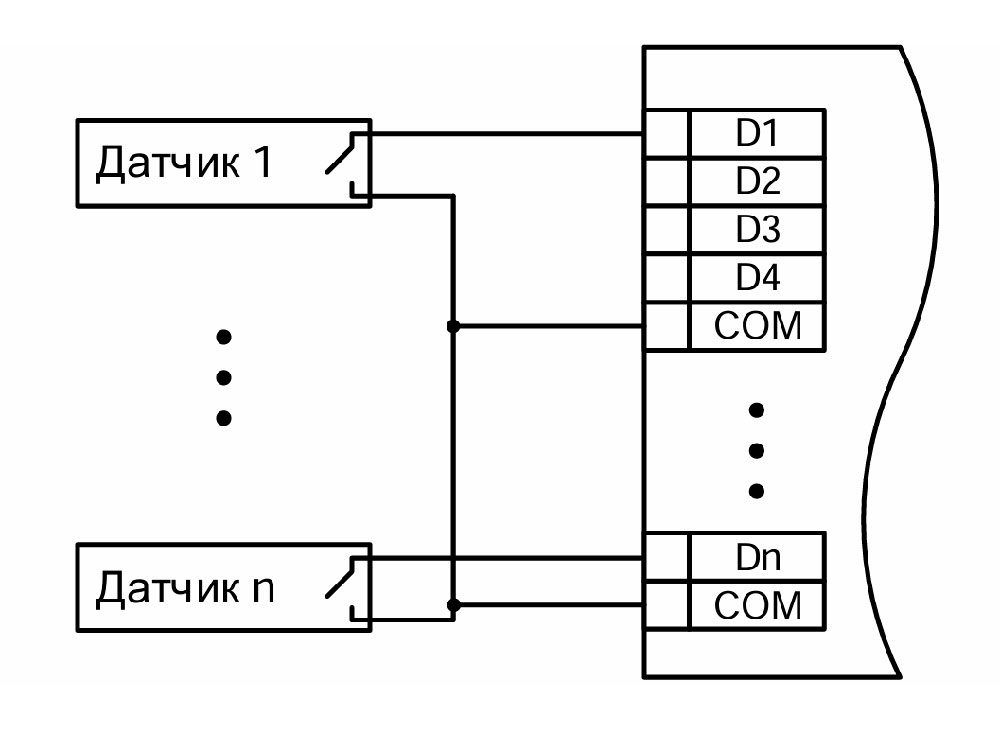

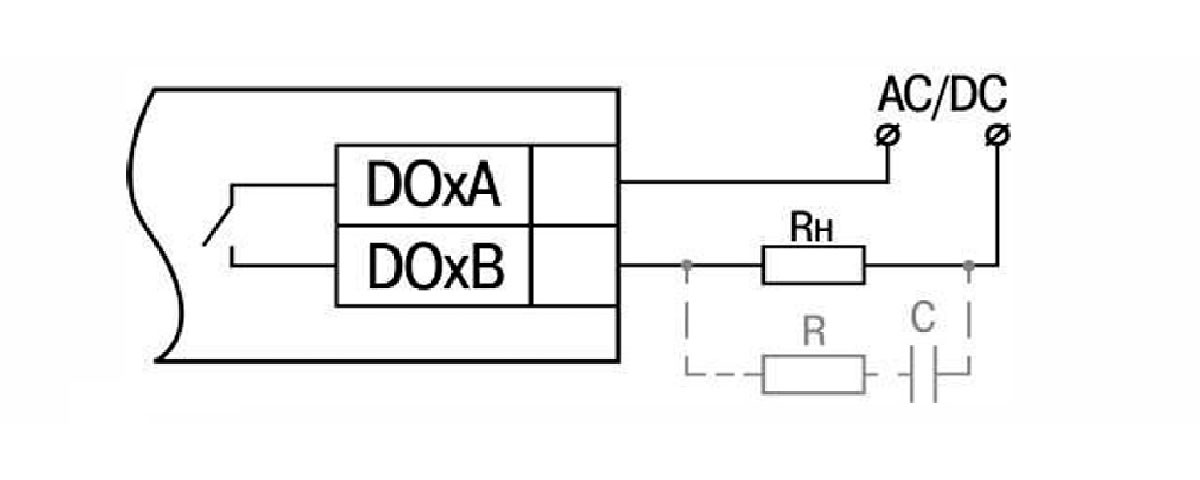

| Схема підмикання зовнішніх пристроїв до дискретних виходів | Схема підмикання датчиків "сухий контакт" |
 |  |

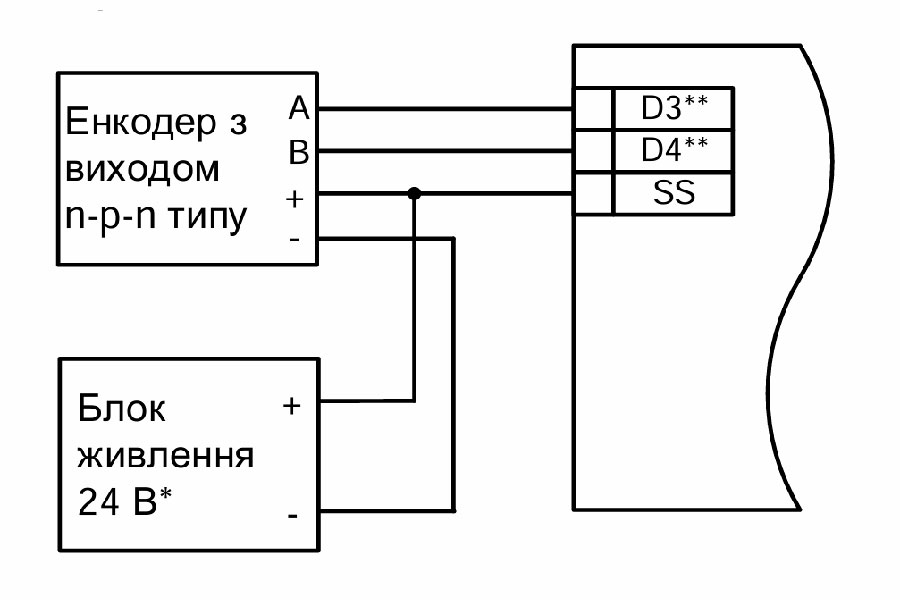

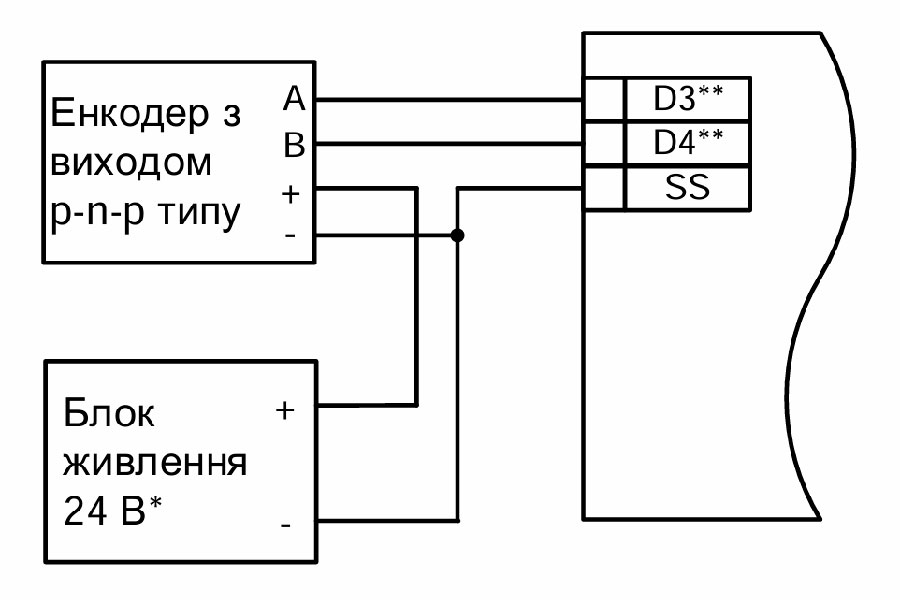

| Схема підмикання енкодерів p-n-p типу | Схема підмикання енкодерів n-p-n типу |
 |  |

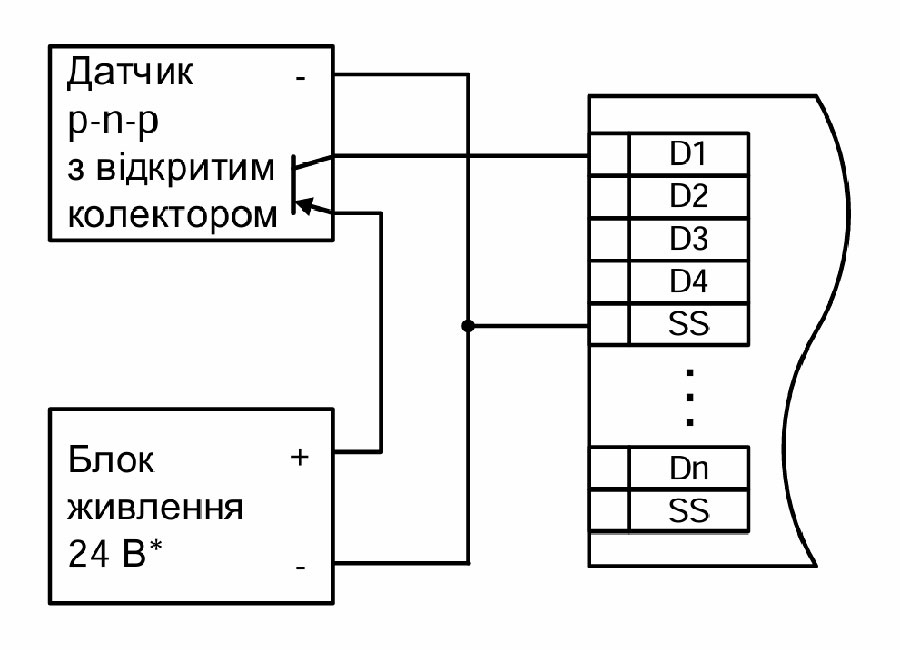

| Схема підмикання датчиків p-n-p типу з відкритим колектором | Схема підмикання датчиків p-n-p типу з відкритим колектором |
