Про старт продажів трубок відвідних ТВ

Jul 22, 2025 8:13

З 22 липня 2025 року компанія АКУТЕК розпочинає продаж трубок відвідних ТВ з нержавіючої сталі AISI304, призначених для сумісного використання з перетворювачами тиску серії ПД100.

Призначення трубок ТВ

Трубки відвідні застосовуються для захисту датчиків тиску та манометрів від впливів вимірюваного середовища.

Принцип роботи

Перед запуском в експлуатацію систему заповнюють розділювальною рідиною (наприклад, водою). Розділювальною рідиною може стати також сам продукт (наприклад, конденсована пара).

За рахунок різниці температур трубки та вимірюваного середовища всередині трубки утворюється конденсат. Конденсат створює природний гідрозатвор, який:

захищає перетворювач тиску або манометр від потрапляння гарячого вимірюваного середовища,
знижує навантаження при стрибках тиску в системі,
демпфує гідроудари завдяки спіральній геометрії трубки.

У разі використання прямих трубок без спіралі захист досягається шляхом розсіювання тепла - за рахунок віддалення пристрою від зони вимірювання.

Сумісність з перетворювачами ПД100

Оскільки перетворювачі тиску ПД100 випускаються з різними типами штуцерів (див. рисунок), трубки ТВ постачаються з відповідними накидними гайками типу Ш1 або Ш2 - їх тип вказується при замовленні.

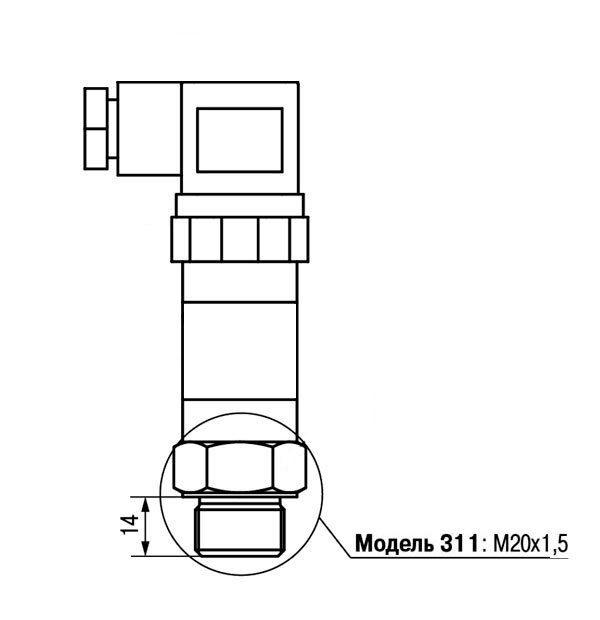

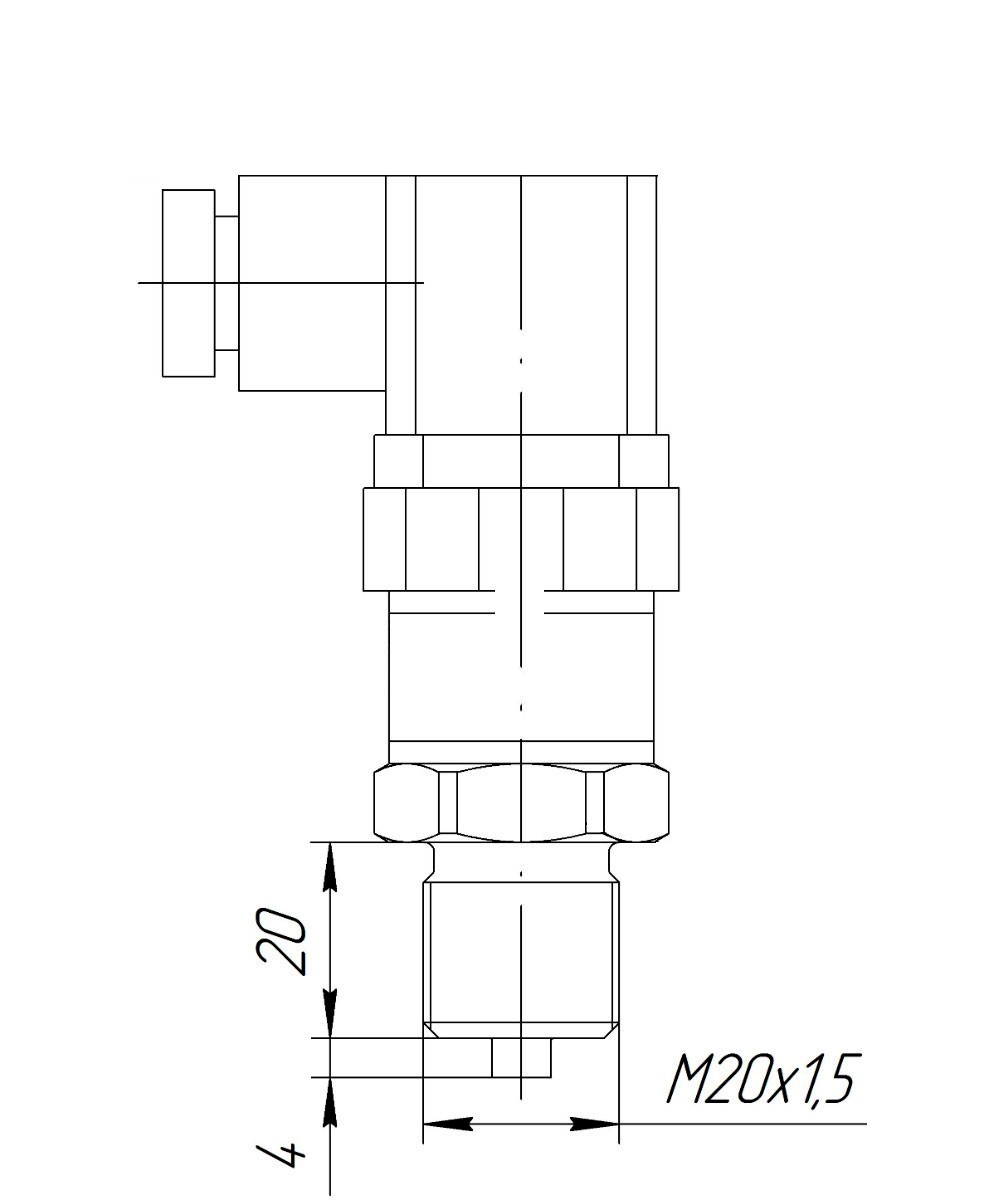

Ш1 – Під штуцер стандарту ISO 1179-2	Ш2 – Під штуцер стандарту EN 837-1
