ТХ01. Багатофункціональний тахометр

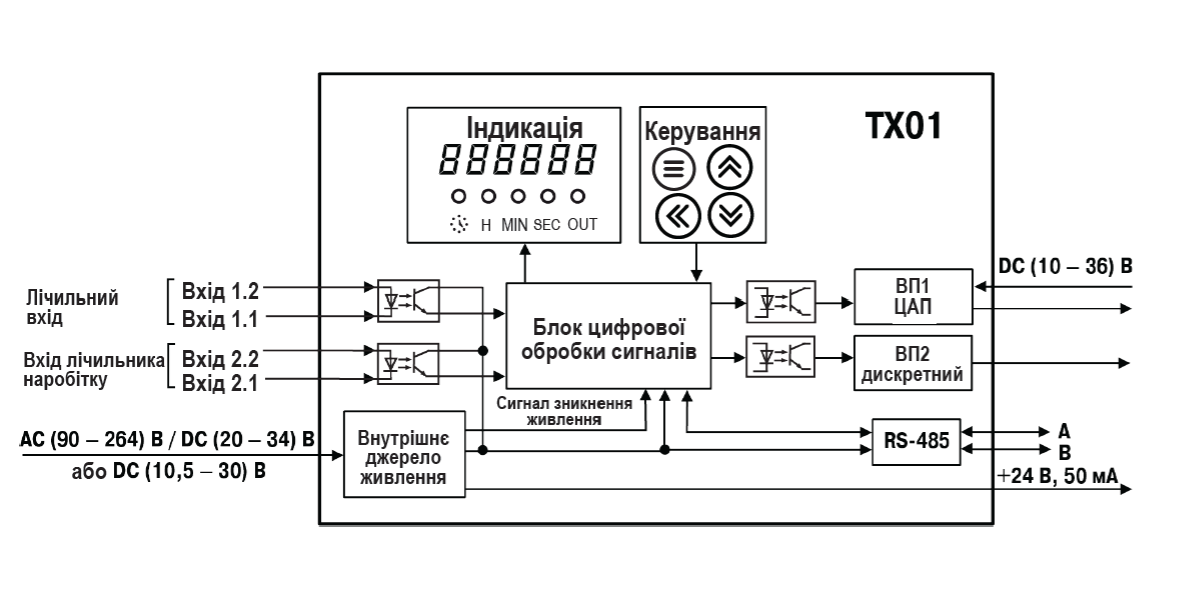

Функціональна схема ТХ01

Пристрій має два дискретних входи для підключення датчиків (лічильний та лічби наробітку). До входівпристрою можуть бути підключені:

• датчики, що мають на виході транзистор n-p-n-типу з відкритим колекторним виходом;
• датчики, що мають вихід типу «сухий контакт» (геркони).

На лічильний вхід пристрою надходять імпульси з датчика, що контролює одну або декілька позначокна валу двигуна.

Рівні вхідних сигналів перетворюються та обробляються у пристрої узгодження, після чого надходятьна блок цифрової обробки, де відбувається:

• фільтрація вхідних сигналів;
• вимірювання миттєвого значення швидкості обертання вала;
• вимірювання часу наробітку на вході «Лічба наробітку»;
• перетворення виміряних значень в реальні фізичні величини;
• масштабування значень перед їх виведенням на ЦІ;
• формування сигналів керування ВП за заданим алгоритмом

Блок керування містить кнопки для введення параметрів та керування роботою пристрою.

Блок індикації призначений для відображення результатів вимірювання або параметрів налаштування пристрою на ЦI та станів пристрою за допомогою світлодіодів.

Внутрішнє джерело живлення залежно від виконання пристрою (зі зміним або постійним живленням) здійснює перетворення живильної напруги для всіх блоків пристрою і формує сигнал, що вказує на втрату напруги живлення. Він також формує постійну напругу для живлення датчиків, що підключаються до входів пристрою.

За допомогою інтерфейсу RS-485 здійснюється зв'язок пристрою з ПК, що дає можливість задавати та редагувати конфігурацію пристрою, контролювати його поточний стан та показання.
