СПК1хх. Сенсорні панельні контролери з Ethernet

Доступність: Стандартна модифікація

Від 17 652.00 грн (залежить від модифікації)

Сенсорні панельні контролери СПК1хх з інтерфейсом Ethernet, поліпшеними технічними характеристиками, розширеним набором інтерфейсів і оновленим програмним забезпеченням є продовженням лінійки СПК1хх.

Рекомендуються до використання в системах HVAC, у сфері ЖКГ (ИТП, ЦТП), в АСУ водоканалів, сфері виробництва будівельних матеріалів, а також для керування кліматичним обладнанням.

Призначення контактів з'єднувача USB Host (USB A)

	Номер контакту	Найменування сигналів
	1	+5 B
	2	Data-
	3	Data+
	4	GND

Призначення контактів з'єднувача USB Device (USB B)

	Номер контакту	Найменування сигналів
	1	+5 B
	2	Data-
	3	Data+
	4	GND

Призначення контактів з'єднувача LAN (Ethernet)

	Номер контакту	Найменування сигналу
	1	Etx+
	2	Etx-
	3	Erx+
	6	Erx-

Призначення контактів з'єднувача порту COM1 (DB9M)

	Номер контакту	Найменування сигналу
	1	RS-485-1 A
	2	RS-232-1 RXD
	3	RS-232-1 TXD
	4	-
	5	GND
	6	RS-485-1 B
	7	-
	8	-
	9	-

Призначення контактів з'єднувача порту COM2 (DB9M)

	Номер контакту	Найменування сигналу
	1	RS-485-2 A
	2	RS-232-2 RXD
	3	RS-232-2 TXD
	4	-
	5	GND
	6	RS-485-2 B
	7	RS-485-3 A
	8	RS-485-3 B
	9	-

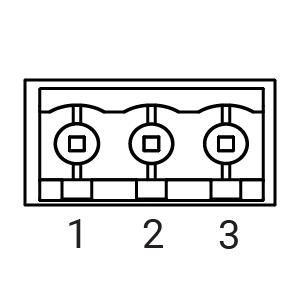

Призначення контактів з'єднувача живлення

	Номер контакту	Найменування сигналу
	1	+24 D
	2	GND
	3	Функціональне заземлення*
Примітка: * - підмикання за ГОСТ Р 50571.21

Відповідність контактів адаптера СПК1хх

Номер контакту COM1	Найменування сигналу	Номер контакту адаптера СПК1ХХ
1	RS-485-1 A	1
2	RS-232-1 RXD	7
3	RS-232-1 TXD	8
4	-	-
5	GND	9
6	RS-485-1 B	2
7	-	-
8	-	-
9	-	-

Номер контакту COM2	Найменування сигналу	Номер контакту адаптера СПК1ХХ
1	RS-485-2 A	3
2	RS-232-2 RXD	10
3	RS-232-2 TXD	11
4	-	-
5	GND	12
6	RS-485-2 B	4
7	RS-485-3 A	5
8	RS-485-3 B	6
9	-	-
