Зовнішній вигляд ЛПО
Елементи індикації
| Дисплей/ індикатор | Режим/ стан | Призначення |
| Світлодіодний дисплей |
| Основний дисплей (верхній) | РОБОТА | Відображає поточне значення параметра моніторингу, що встановлено в F0.0.12 або через меню моніторингу, див. п. 7.3 Настанови щодо експлуатування ПЧВ12 |
| НАЛАШТУВАННЯ | Відображає номер параметра налаштування. |
| Допоміжний дисплей (нижній) | РОБОТА | Відображає поточне значення параметрів, встановлених в F0.0.13, F0.0.14 під час роботи та очікування відповідно. |
| НАЛАШТУВАННЯ | Відображає значення параметра, обраного на основному дисплеї. |
| Світлодіодні індикатори |
| A | Світиться | Позначають основні одиниці вимірювання параметра, який виводиться на дисплей. Комбінація з двох світлодіодних індикаторів позначає додаткові одиниці вимірювання: «Hz» + «A» = «prm»; «V» + «%» = «sec.»; «A» + «V» = «min.». |
| Hz |
| V |
| % |
| Індикатори робочого стану |
| FWD | Блимає | ПЧВ працює в нормальному режимі, на вихідних клемах є напруга. |
| REV/JOG | Блимає | ПЧВ працює в режимі «Реверс», на вихідних клемах є напруга. |
| PANEL/REMOTE | Світиться | ПЧВ працює в локальному режимі (джерело команд – ЛПО). |
| Не світиться | ПЧВ працює в дистанційному режимі (джерело команд – дискретні входи). |
| Блимає | ПЧВ працює в дистанційному режимі (джерело команд – шина RS-485). |
| ALARM | Світиться | ПЧВ знаходиться в стані попередження. Необхідно перевірити та усунути несправності, інакше ПЧВ може вийти з ладу та вимкнутися. |
Кнопки керування
| Кнопка | Призначення |
 | Кнопка запуску електродвигуна в прямому напрямку. Запуск ПЧВ у локальному режимі. Прямий напрям обертання двигуна. (Параметри F0.3.33 або F0.3.34 = 0.) |
 | Кнопка запуску електродвигуна в реверсивному напрямку або в режимі поступового руху: - запуск електродвигуна у реверсному напрямку, якщо обрано локальний режим (F0.3.33 або F0.3.34 = 0) і параметр FF.4.42 = «●●●0»;
- запуск електродвигуна у режимі поступового руху, якщо обрано локальний режим (F0.3.33 або F0.3.34 = 0) і параметр FF.4.42 = «●●●1».
|
 | Кнопка зупинки/перезапуску. Зупинка ПЧВ у локальному режимі або перезапуск ПЧВ для усунення збою. Кнопку зупинки/перезапуску можна заблокувати або змінити її функції (див. параметр F0.011). |
 | Вихід з редагування параметра без збереження змін, вихід з меню налаштування. |
 | Кнопка вибору режиму: - перше натискання на кнопку – вхід у меню налаштування;
- друге натискання – вхід у меню моніторингу параметрів ПЧВ.
|
 | Зміна джерела керуючих команд (дистанційний або локальний режими). Для збереження вибраного джерела керуючих команд необхідно натиснути кнопку «ОК» протягом 5 секунд після його вибору. Обране джерело керуючих команд відображається за допомогою індикатора PANEL/REMOTE. Після відключення живлення вибране джерело керуючих команд буде автоматично змінено на те, яке було встановлено в параметрі F0.3.33. Налаштування режимів функціонування кнопок здійснюється в параметрі F0.0.11. |
 | Переміщення курсора в режимі налаштування вліво (на поточне положення курсора вказує миготливий символ). |
 | Переміщення курсора в режимі налаштування вправо (на поточне положення курсора вказує миготливий символ). |
 | Збільшення значення параметра в режимі налаштування і частоти в режимі роботи (коли параметр F0.2.25 = «0», «1», «2»). |
 | Зменшення значення параметра в режимі налаштування і частоти в режимі роботи (коли параметр F0.2.25 = «0», «1», «2»). |
 | Підтвердження операції (вибору, зміни). |
Зняття та встановлення ЛПО
| ЛПО12-2.1 | ЛПО12-2.2 |
| Сумісні модифікації ПЧВ |
| 1К1У/1К5Л…4К0У/5К5Л | 5К5У/7К5Л…400КУ/450КЛ |

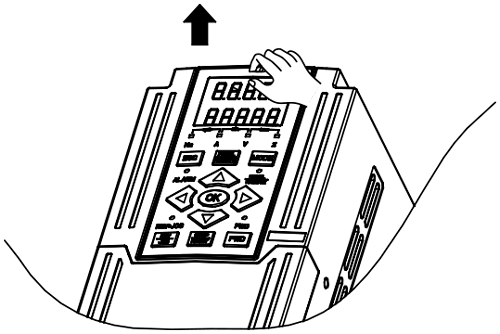

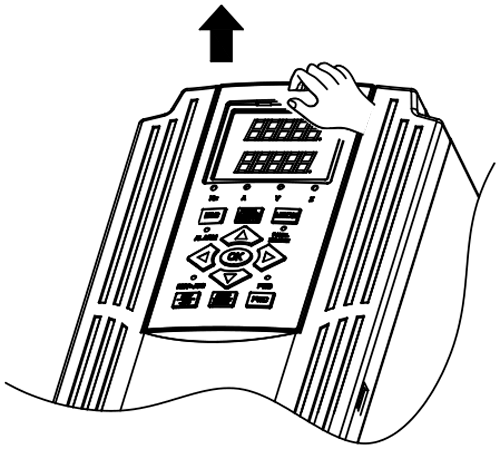

| Зняття |
| Для зняття ЛПО слід потягнути її на себе за верхній край.  | Для зняття ЛПО слід потягнути її на себе за верхній край.  |
| Монтаж |

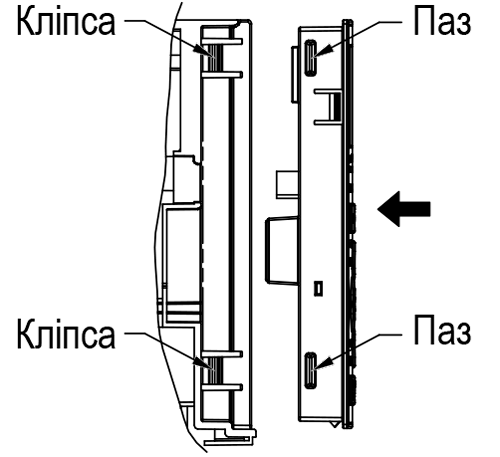

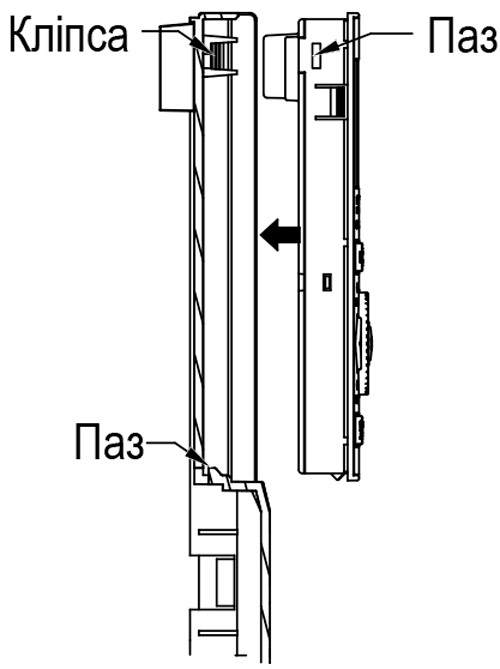

| Встановити ЛПО в своє посадочне місце і натиснути на краї до фіксації чотирьох кліпс.  | Встановити нижній край ЛПО в паз, потім натиснути на верхній край до фіксації двох кліпс.  |

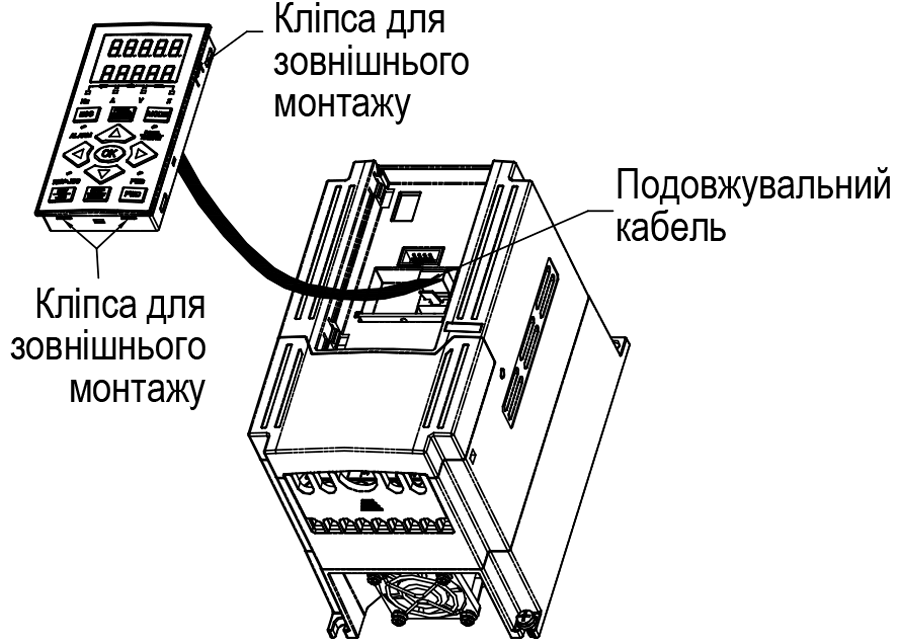

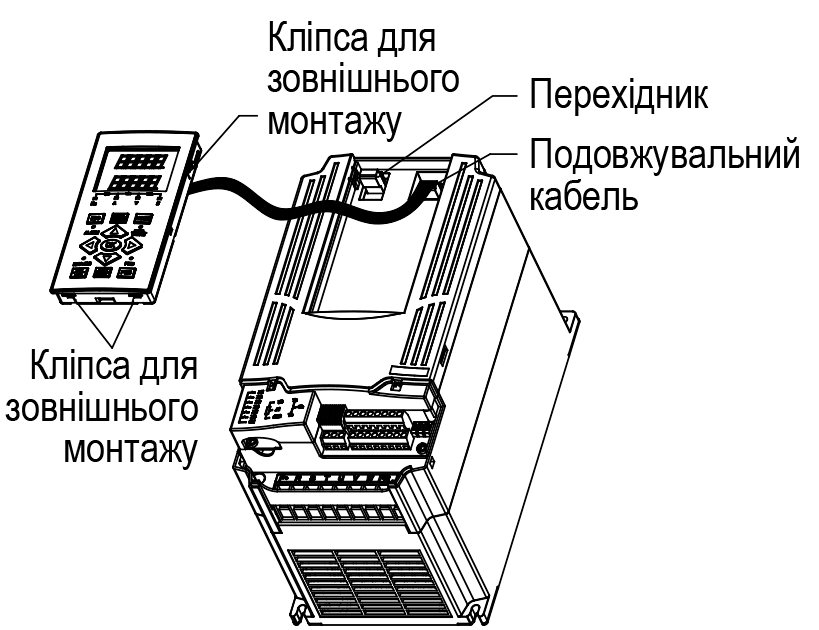

| Виносний монтаж |
| Зняти ЛПО та підключити подовжувальний кабель, як показано на рисунку.  | Зняти ЛПО, потім встановити перехідник у спеціальний порт для зберігання, після чого підключити подовжувальний кабель, як показано на рисунку.  |
Кабель для виносного монтажу ЛПО
Довжина кабелю не повинна перевищувати 15 м.
Екран кабелю необхідно заземлити на клему «E»

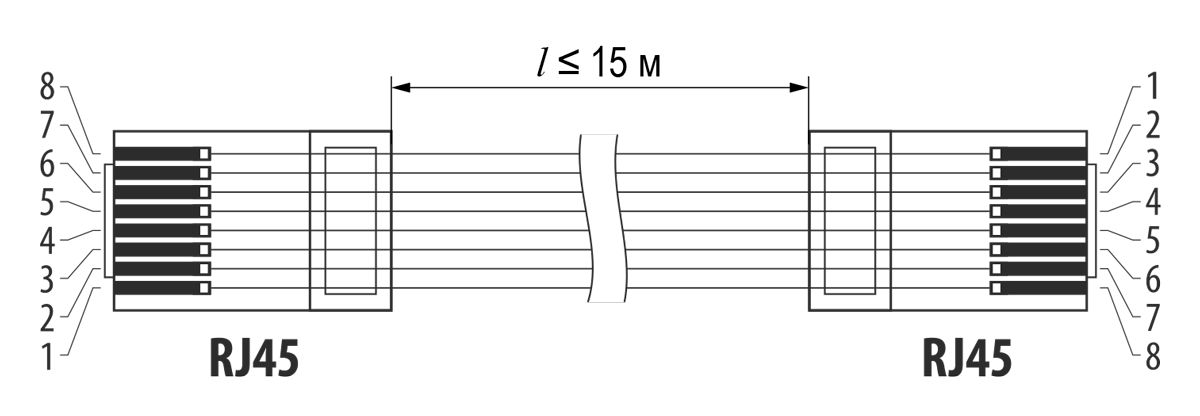

Схема кабелю для підключення ЛПО до ПЧВ при виносному монтажі
(тип кабелю: екранований мережевий кабель Cat.5e, тип роз'єму: RJ-45, схема розводки: TIA / EIA-T568B)
Габаритні та установчі розміри ЛПО
| ЛПО12-2.1 | ЛПО12-2.2 |
 |  |

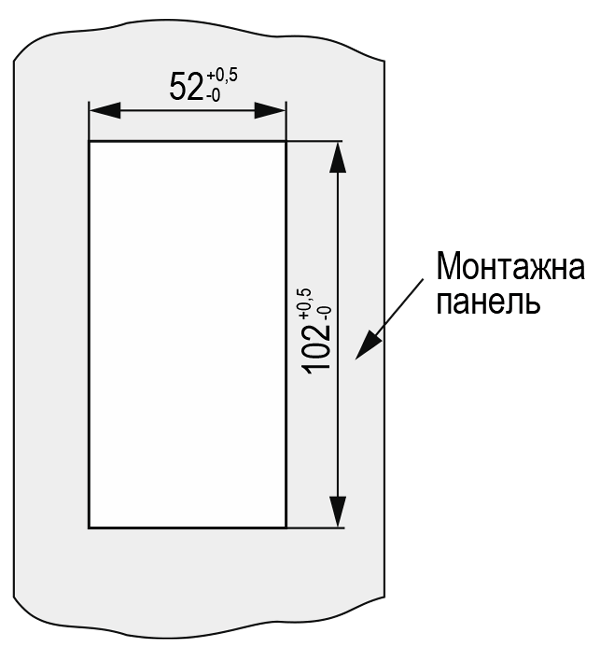

| Розміри монтажного отвору для виносного монтажу |
 |  |
